A laborberendezés helyes megtervezése

Laborberendezések tervezési folyamata

A laboratóriumokat lehetőség szerint belülről kifelé kell tervezni! Ez azt jelenti, hogy először a laborberendezést kell megtervezni, utána a termet és a technikát, végül pedig az épületet. Csak így érhető el, hogy a berendezés igazodjon a munkafolyamatokhoz és a felhasználó igényeihez.

A követelmény specifikáció a következő adatokat és kérdéseket tartalmazza és fejti ki:

  • A munkafolyamatok fajtája és gyakorisága
  • Felületek a kísérleti folyamatokhoz
  • A laborban foglalkoztatott személyek száma
  • A kiértékelő/íróhelyek száma
  • Készülékigény
  • Milyen vegyi anyagokra, fogyó anyagokra, segédanyagokra van szükség?
  • Szükséges egészségügyi- és elektromos felszerelés minőségjelzéssel
  • Rakodótér-igény
  • Hogyan működik a logisztika a labor épületében?
  • Vegyi anyagok eltávolítása
  • A szükséges termek, helyiségek és közösségi terek száma

Ezután az engedélyezett követelmény specifikáció feldolgozásra kerül egy térdokumentációban, ahol a labortér és a laborberendezés minőségi és mennyiségi tulajdonságait rögzítik.

A laborberendezés helyes megtervezése wt$

Szaniter, elektromos

Fontos a csatlakozási pontok alapos meghatározása:

  • Hol helyezkednek el a vezetékek az épületben?
  • Hogyan kerülnek az anyagok a laborba?
  • Az anyagokat mint pl. vákuumot vagy présléget központilag vagy decentralizáltan állítjuk elő?
  • Hol vannak az átmeneti pontok?
  • Ki kapcsolja össze a vezetékeket a zárószeleppel?
  • Ki biztosítja be az áramköröket és helyezi az elektromos vezetékeket a leszorítókra?

Szellőzés

  • Mely légmennyiségekre van szükség?
  • Milyen gyakori a terem légcseréje?
  • Tervezünk különféle térfogatáramú redőnyös szekrényeket?
  • Klimatizáltak a termek?
  • Ki szabályozza a labor levegőjét?
  • Milyen a gépek, emberek stb. hőtermelése?
  • Ki kapcsolja össze a szekrényeket a szellőztető berendezéssel?

A laborberendezés részletes tervezése

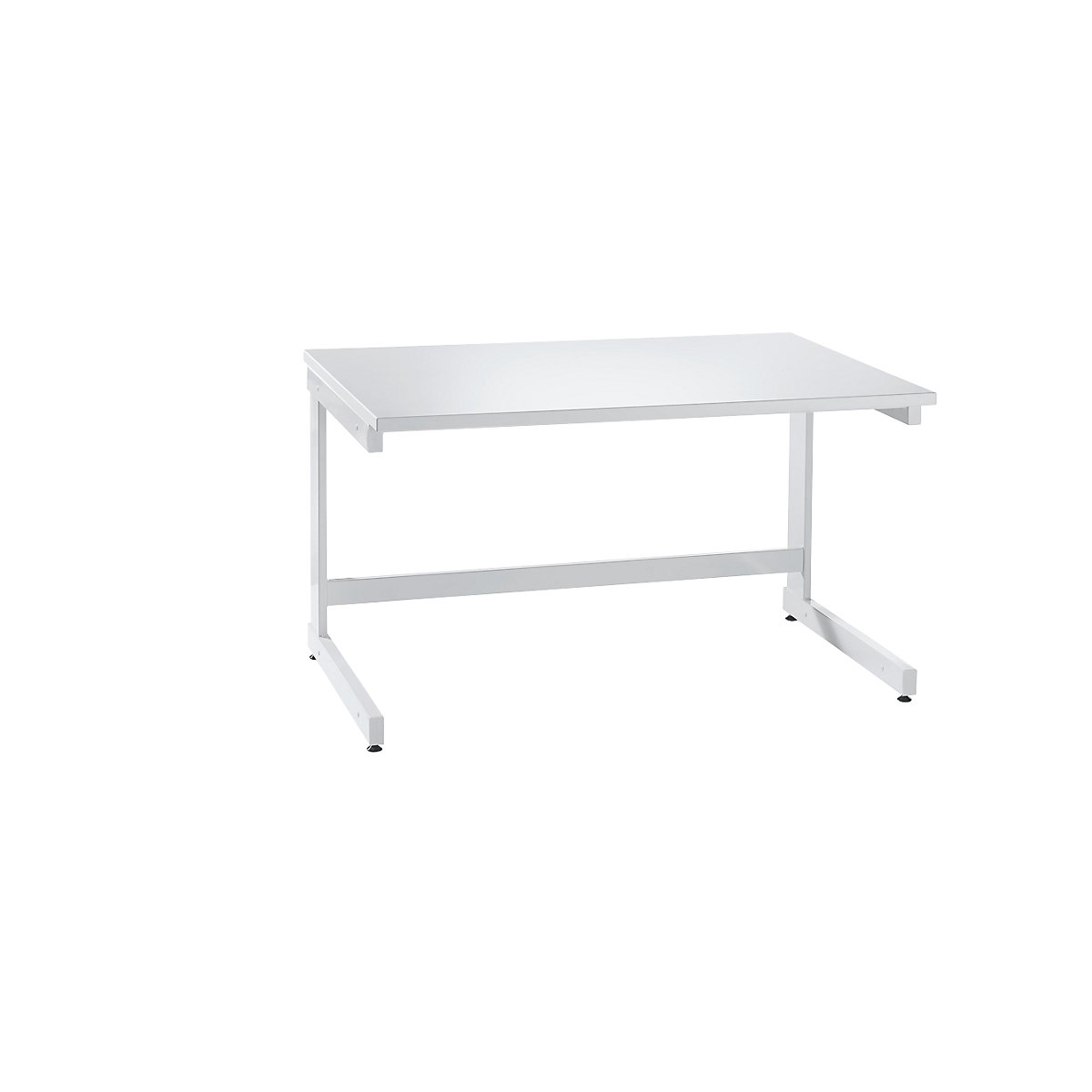

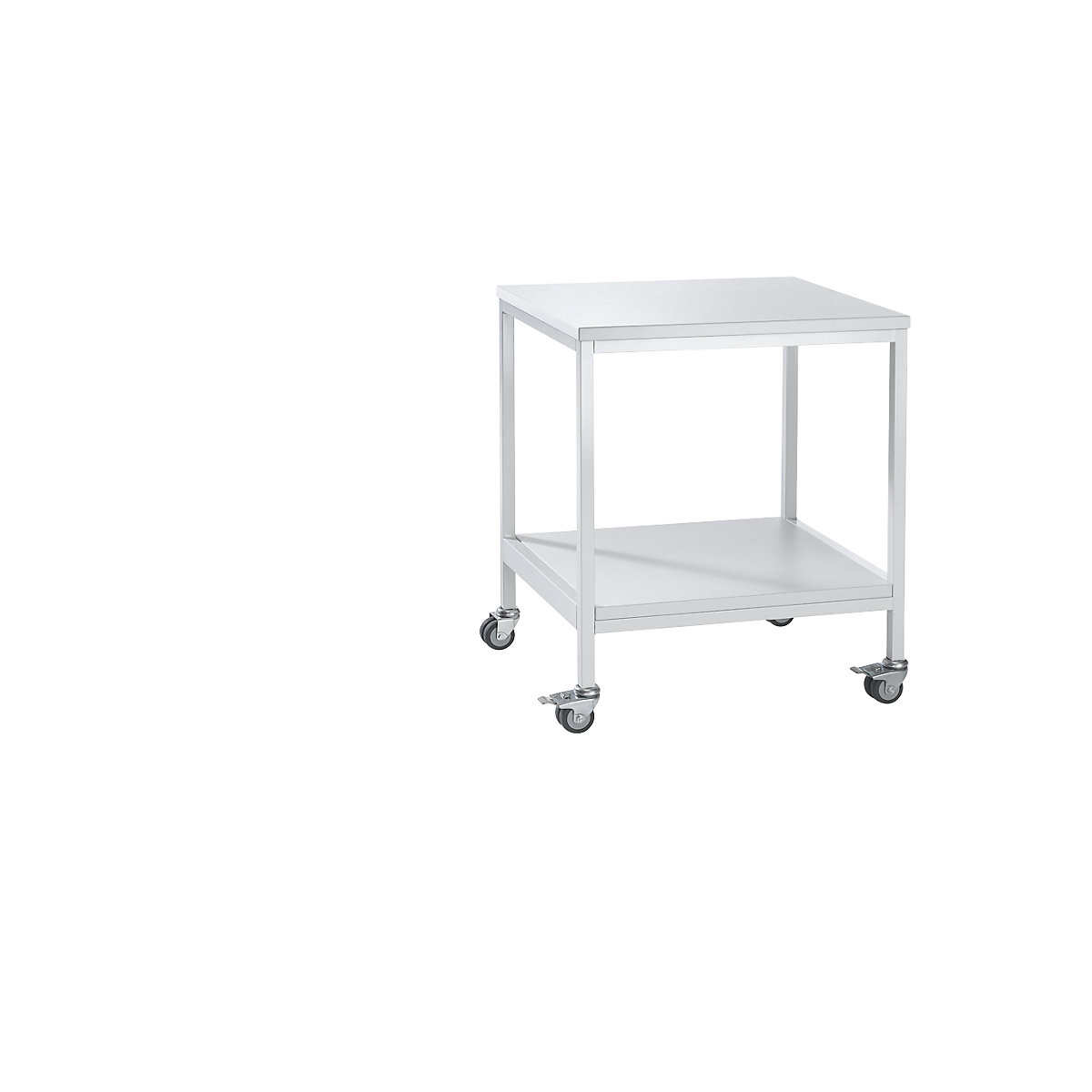

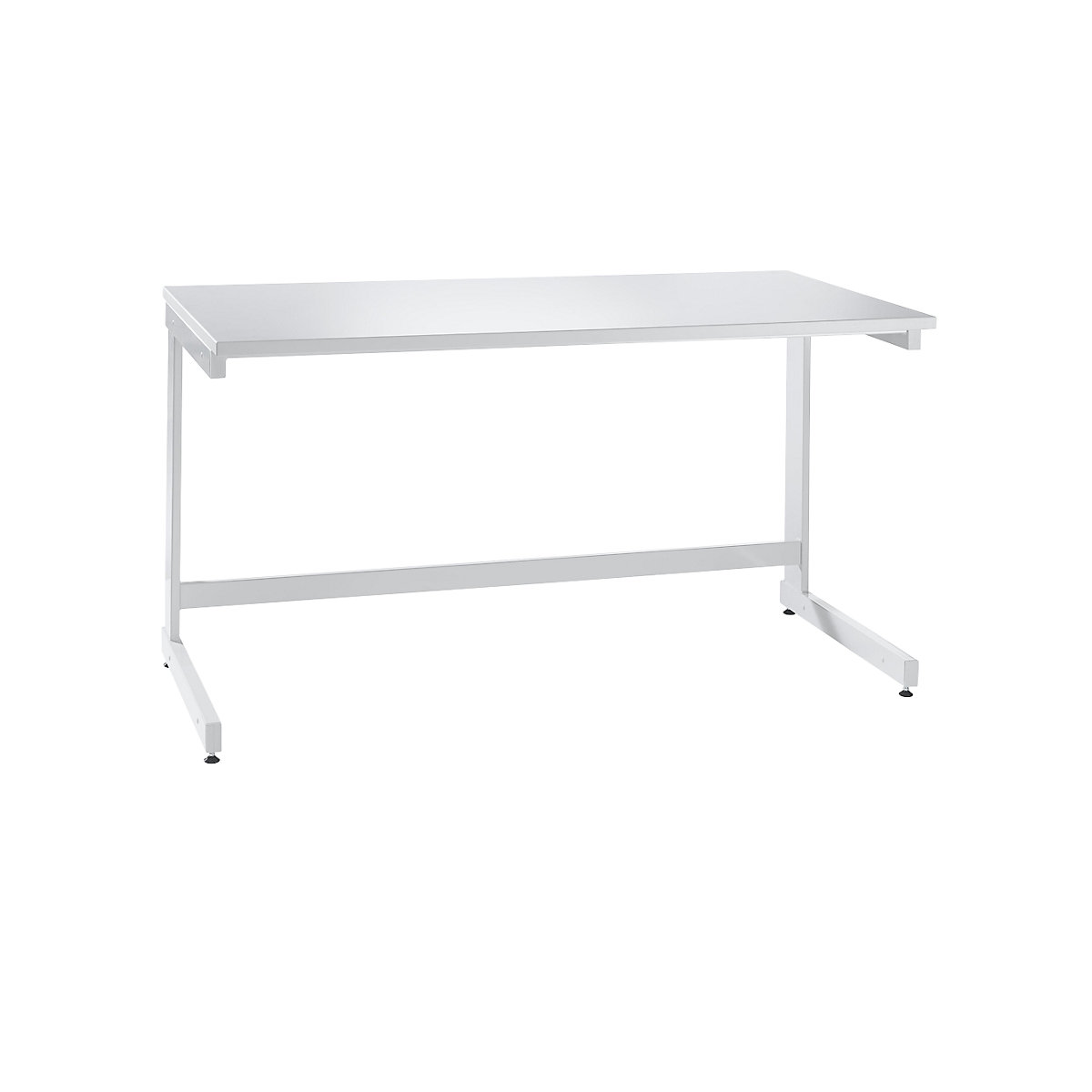

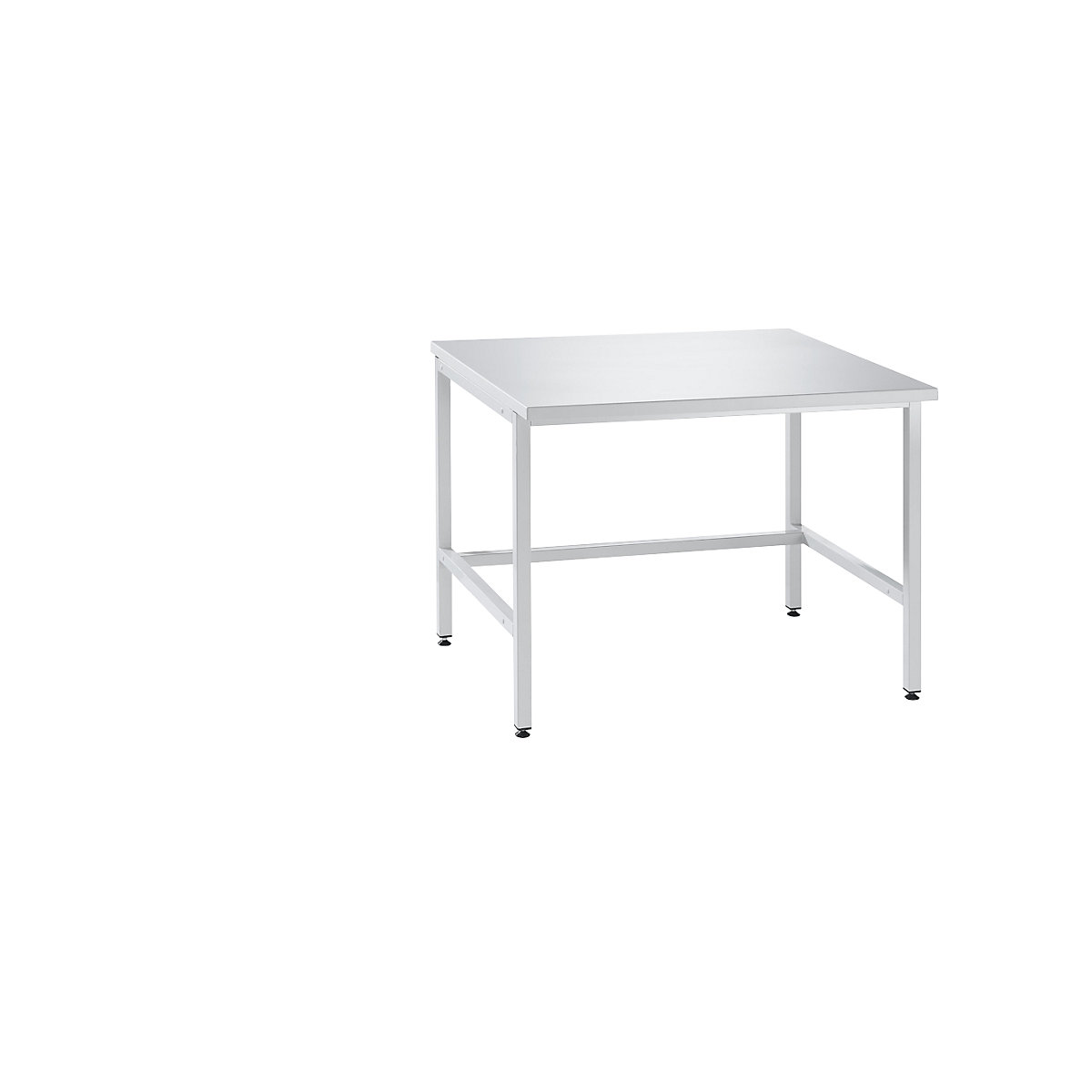

Laborasztalok

  • Milyen anyagú asztallap szükséges, ill. elégséges?
  • Milyen anyagokra és milyen minőségben (szaniter, elektromos) van szükség az asztalon?
  • A redőnyös és függőszekrényeket integrálni kell-e?
  • Mely alsó szekrényekre van szükség?
  • Szükség van-e mosogatótálak beépítésére vagy különálló mosogatókat tervezünk?

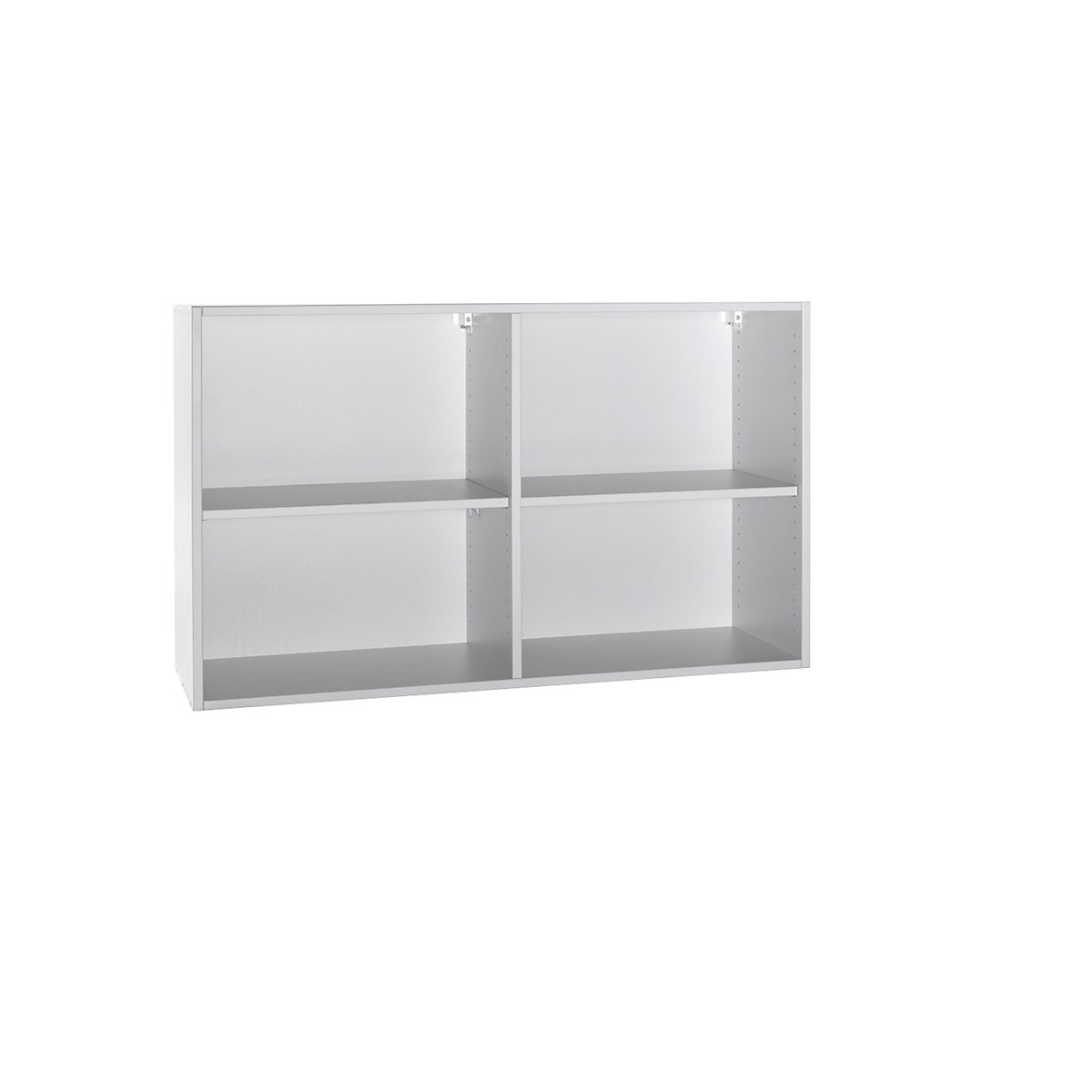

Rakterek

  • Milyen készülékeket, fogyó anyagokat, segédeszközöket kell tárolni?
  • Szükség van-e raktérre a dokumentációk stb. tárolásához?

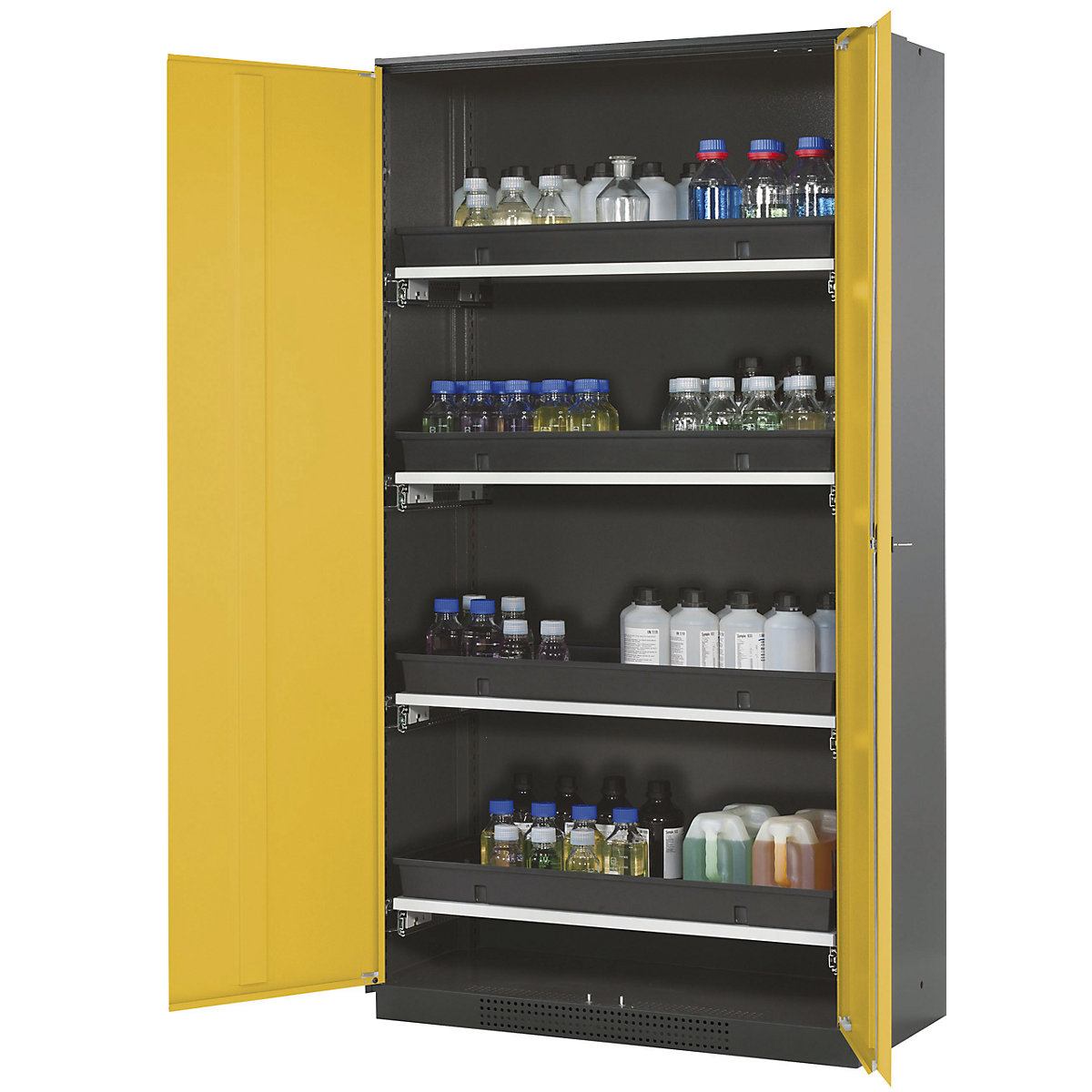

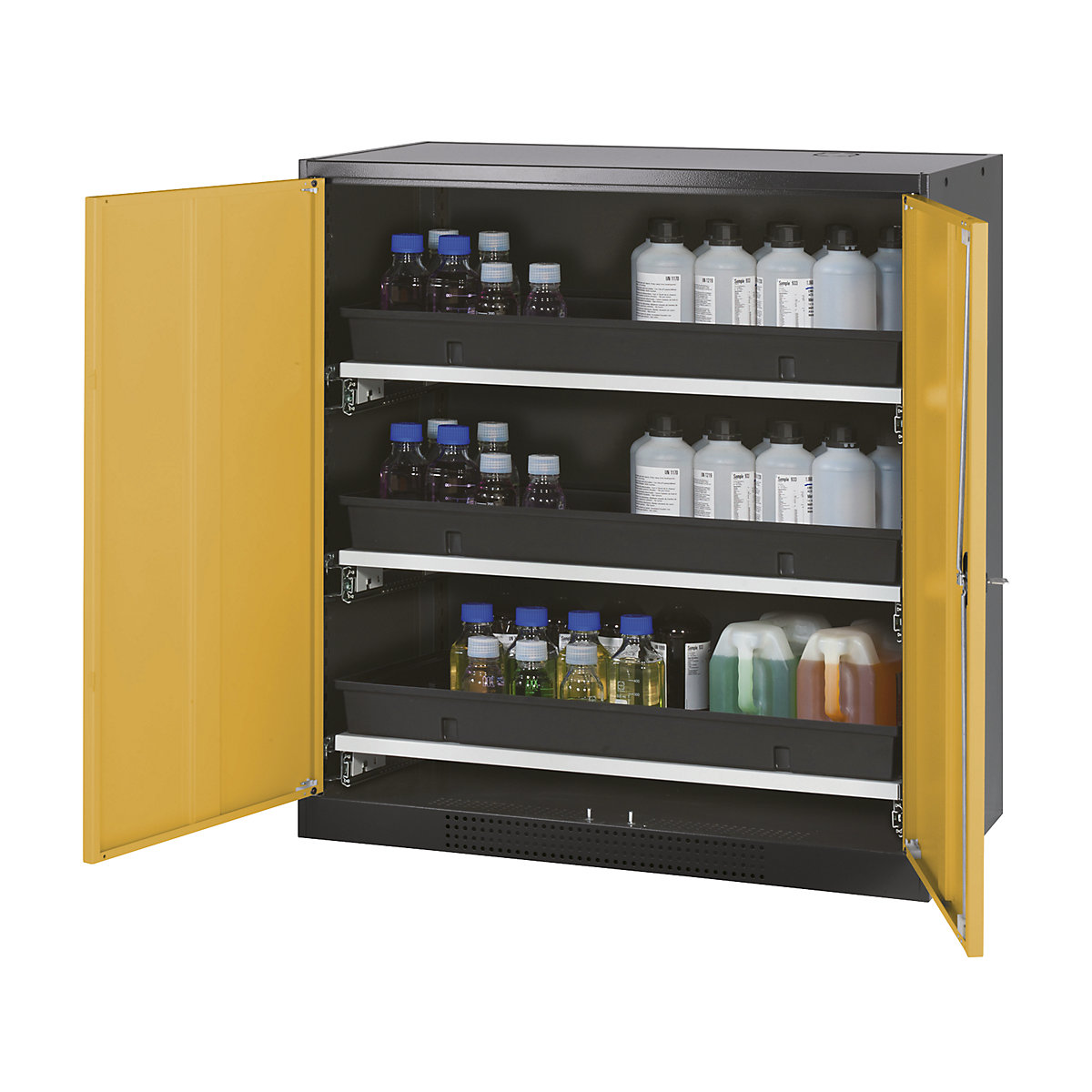

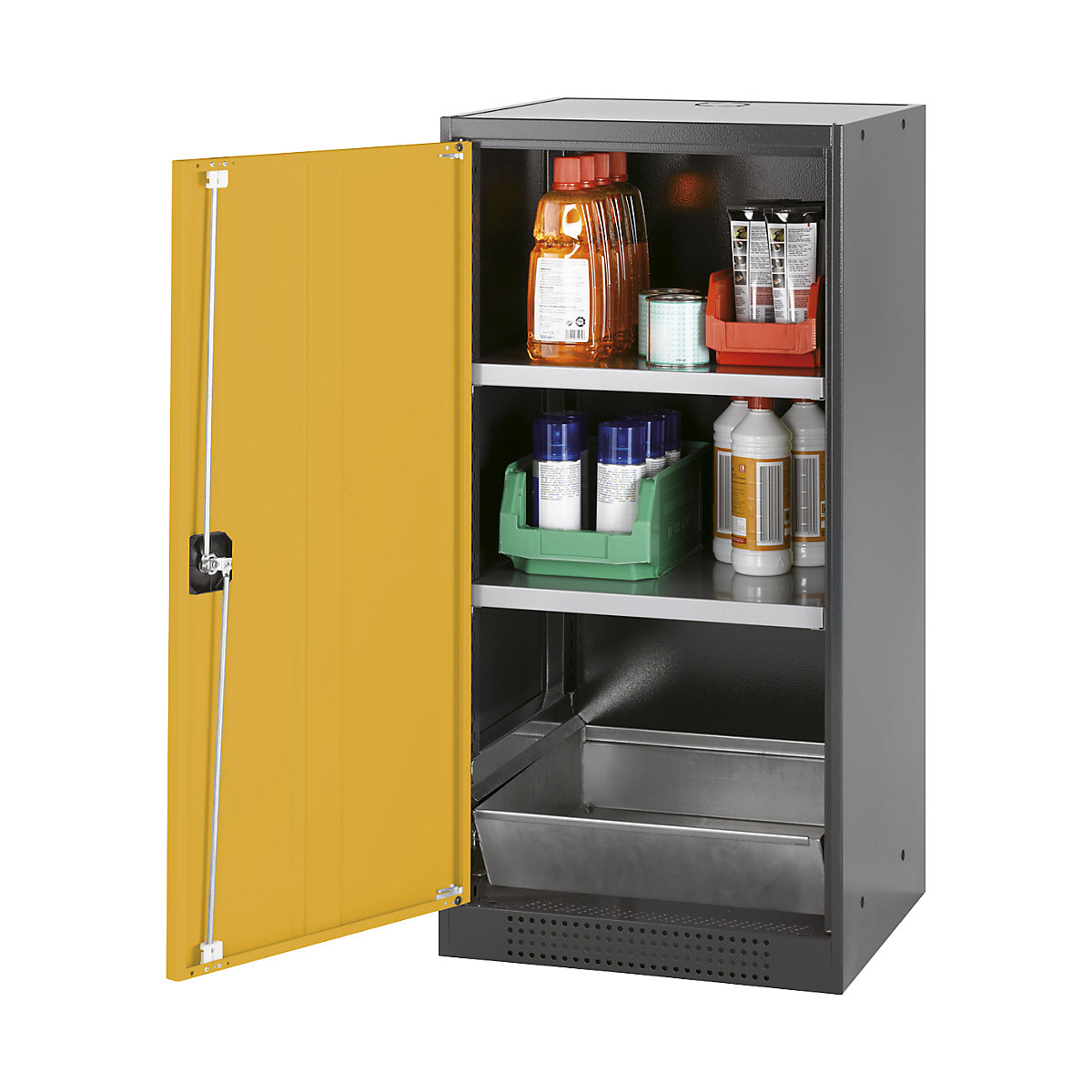

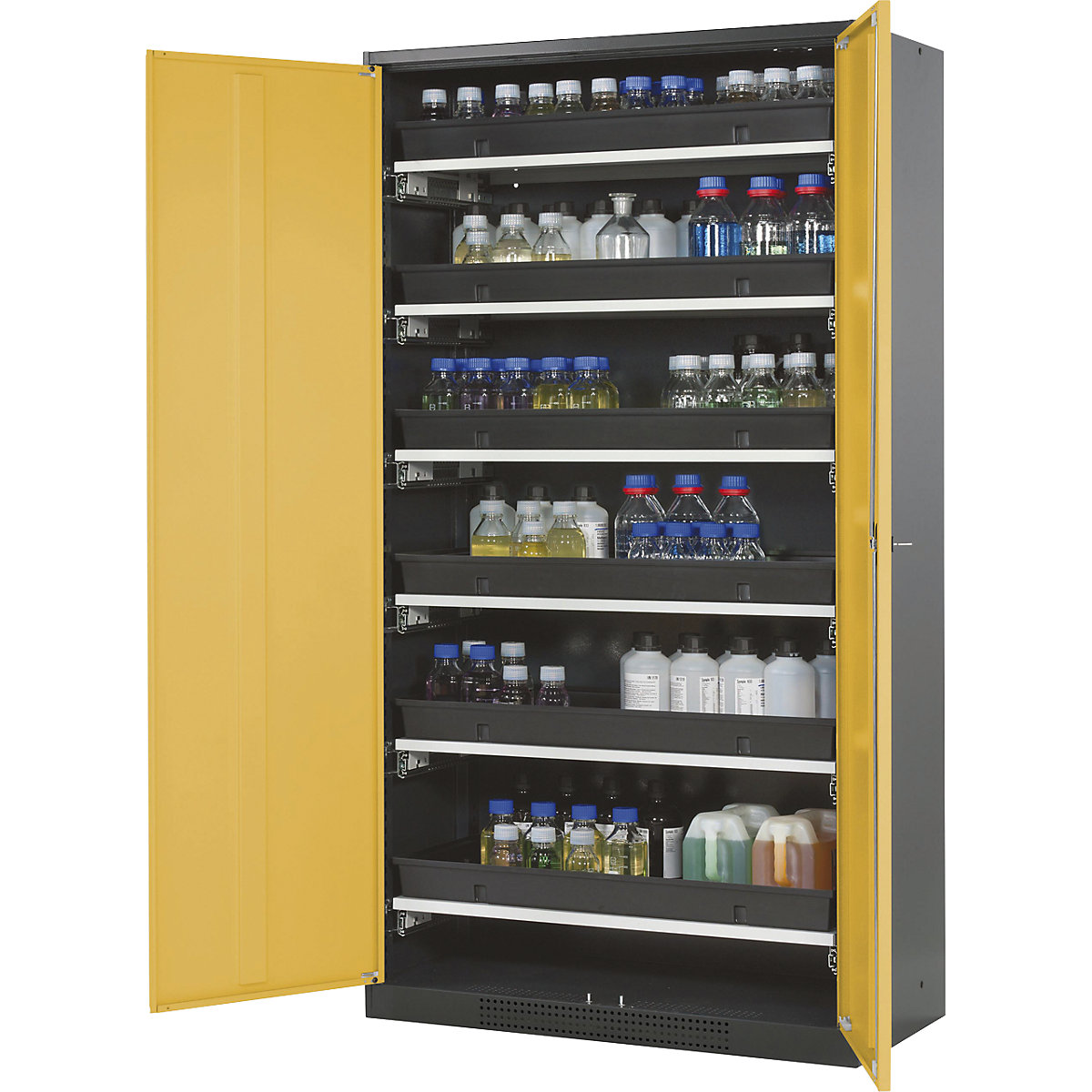

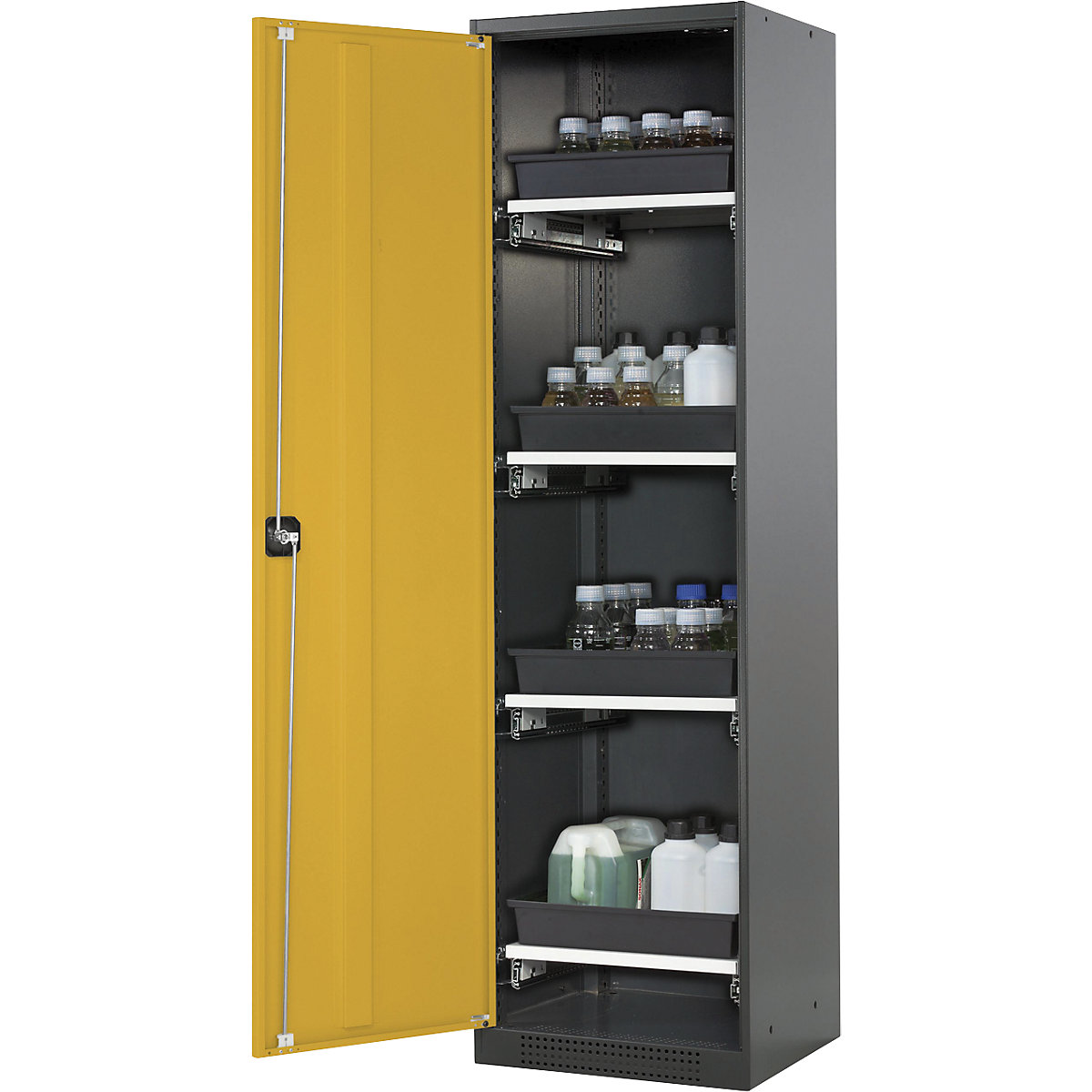

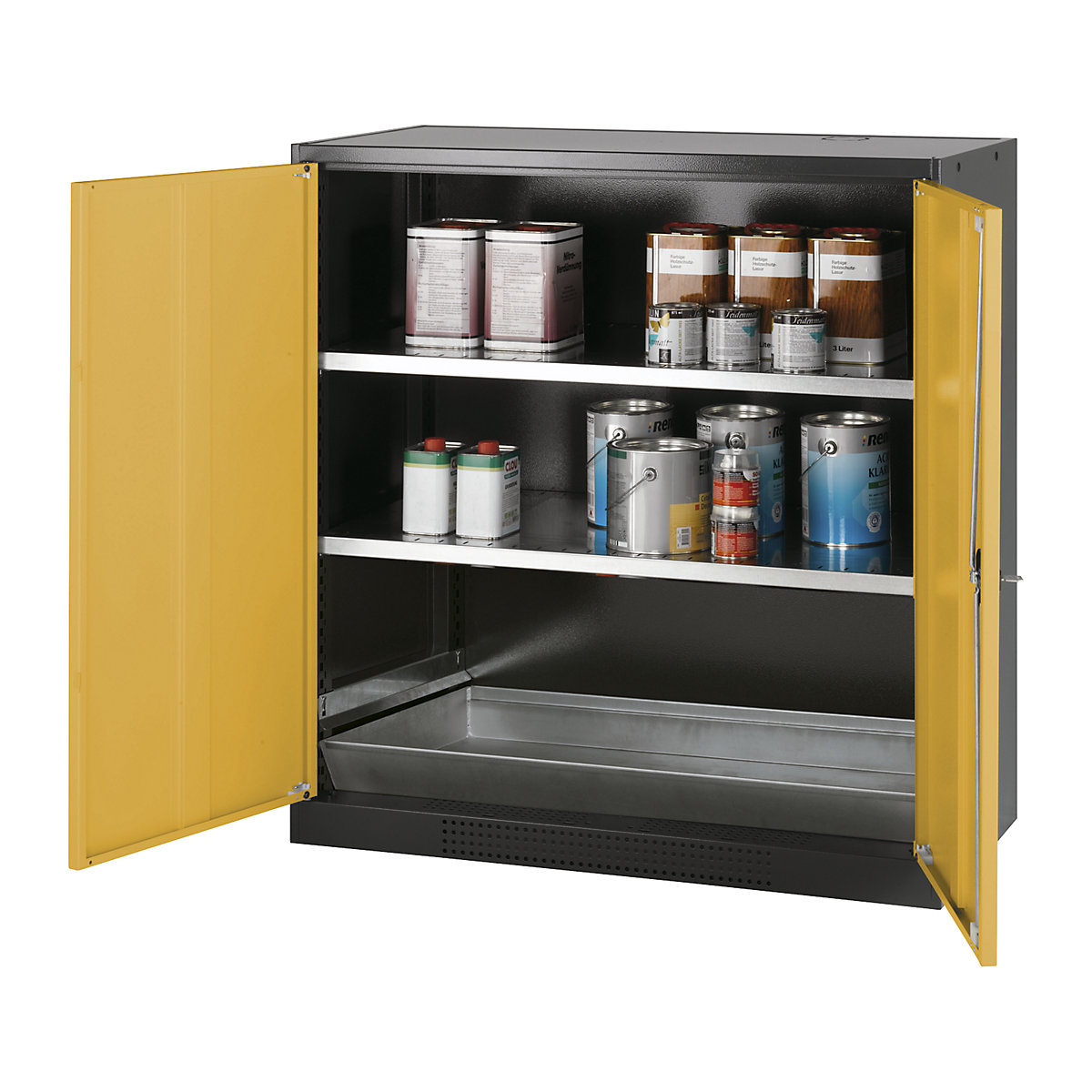

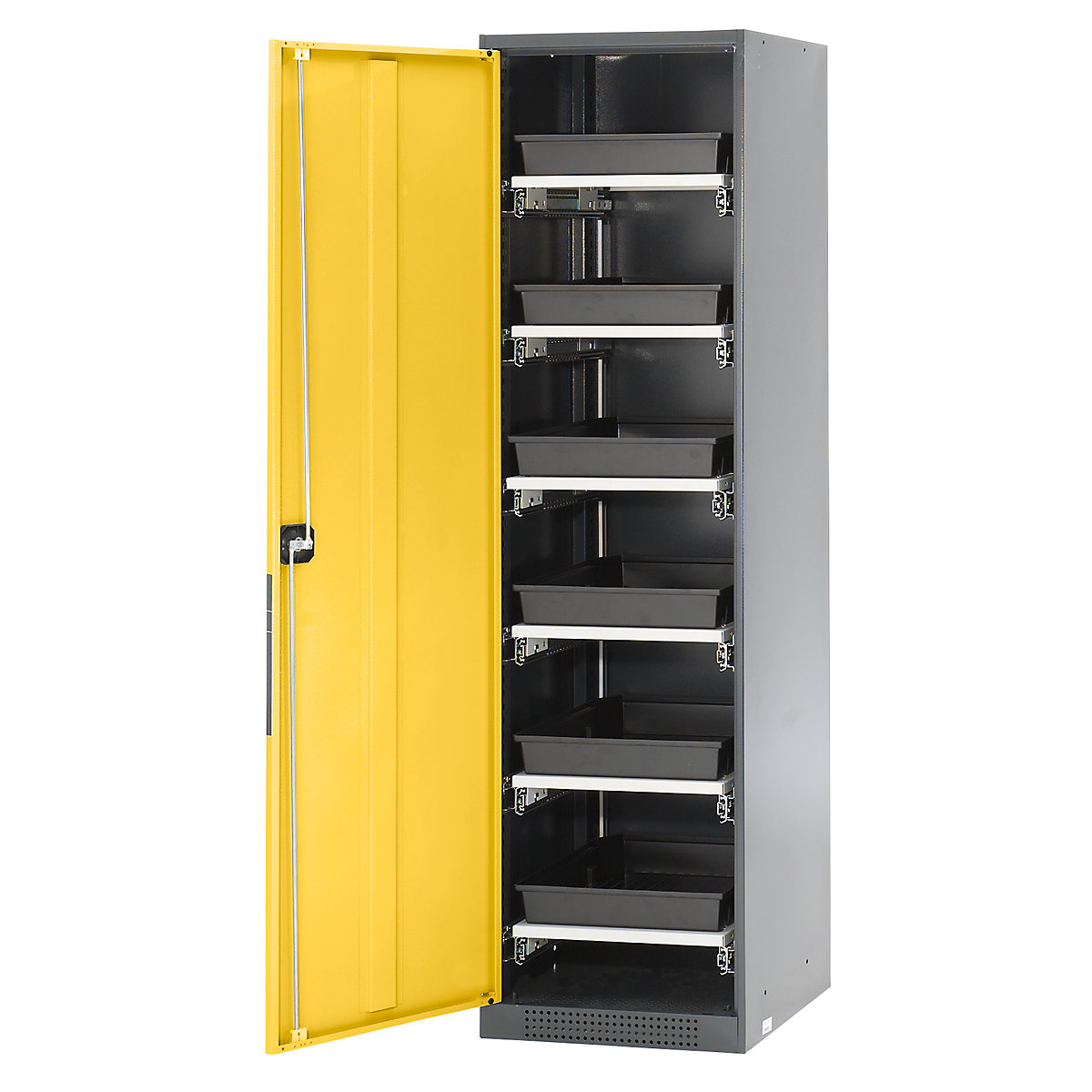

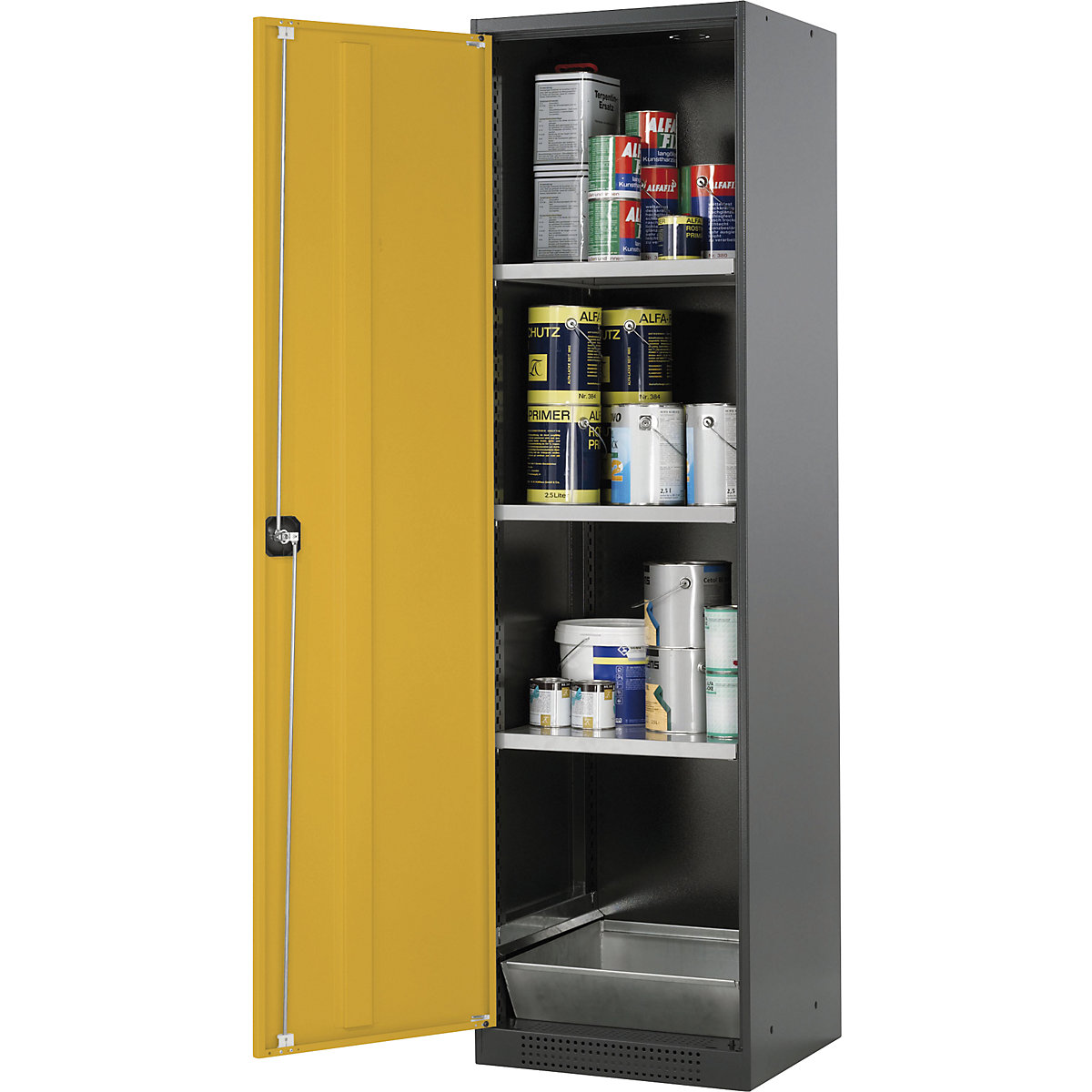

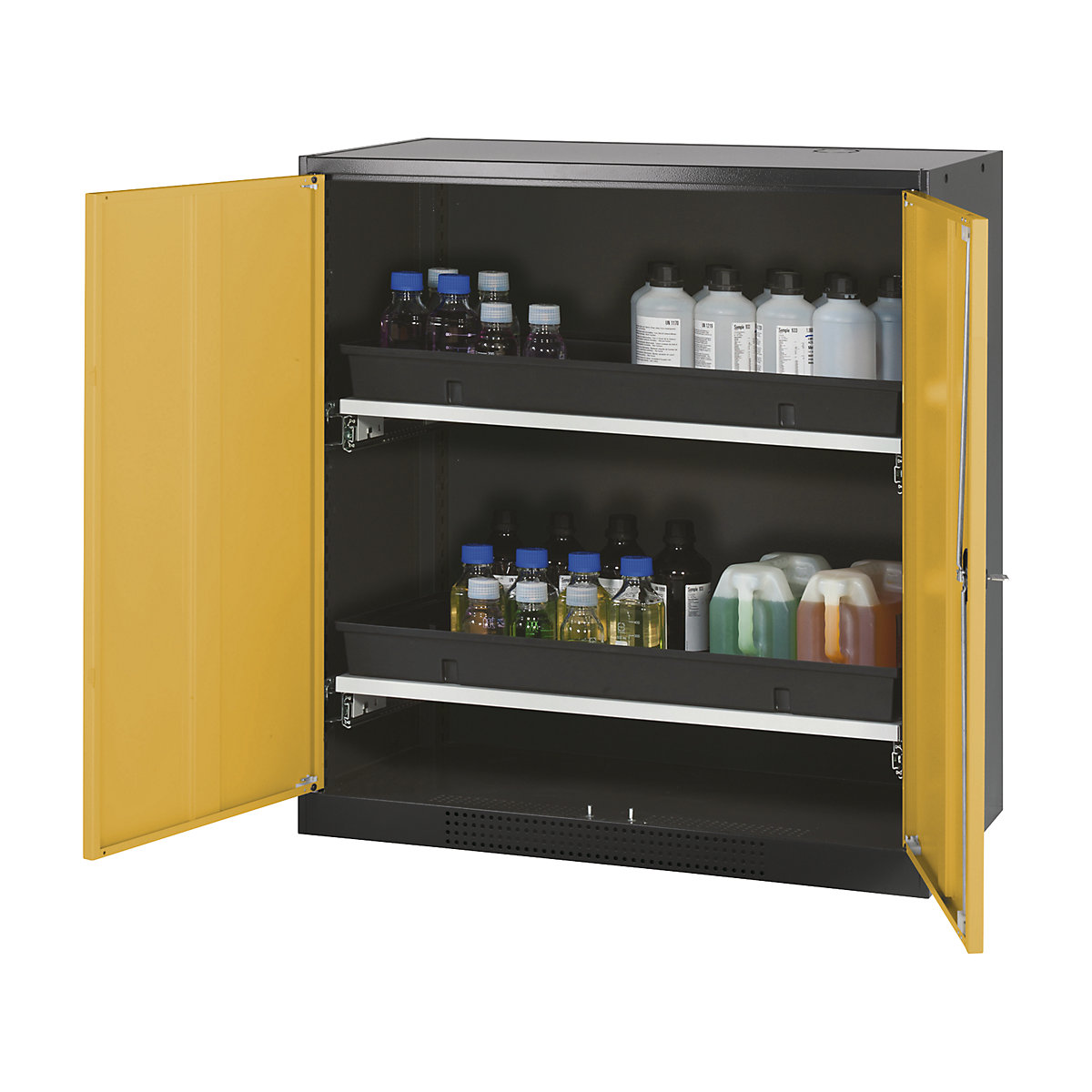

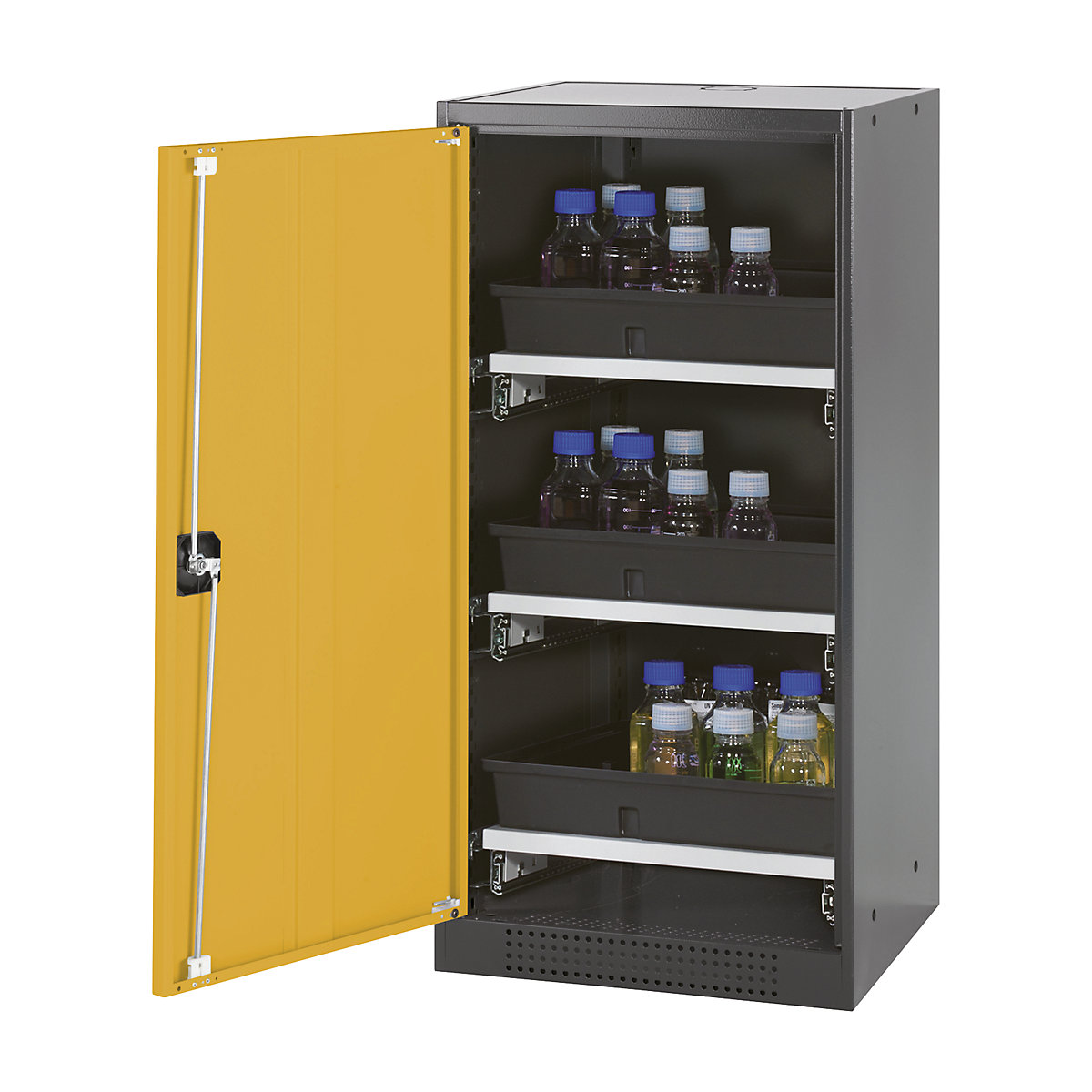

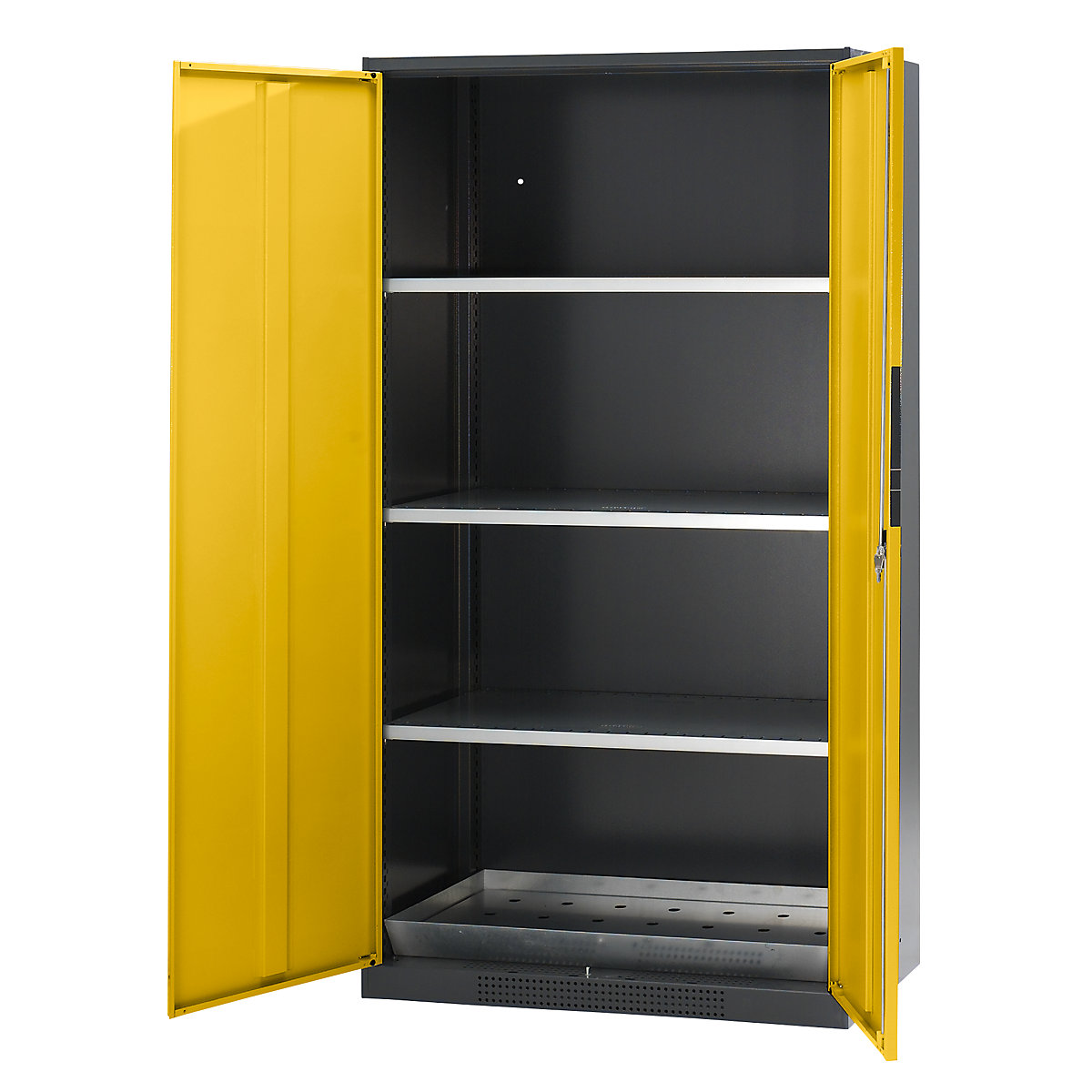

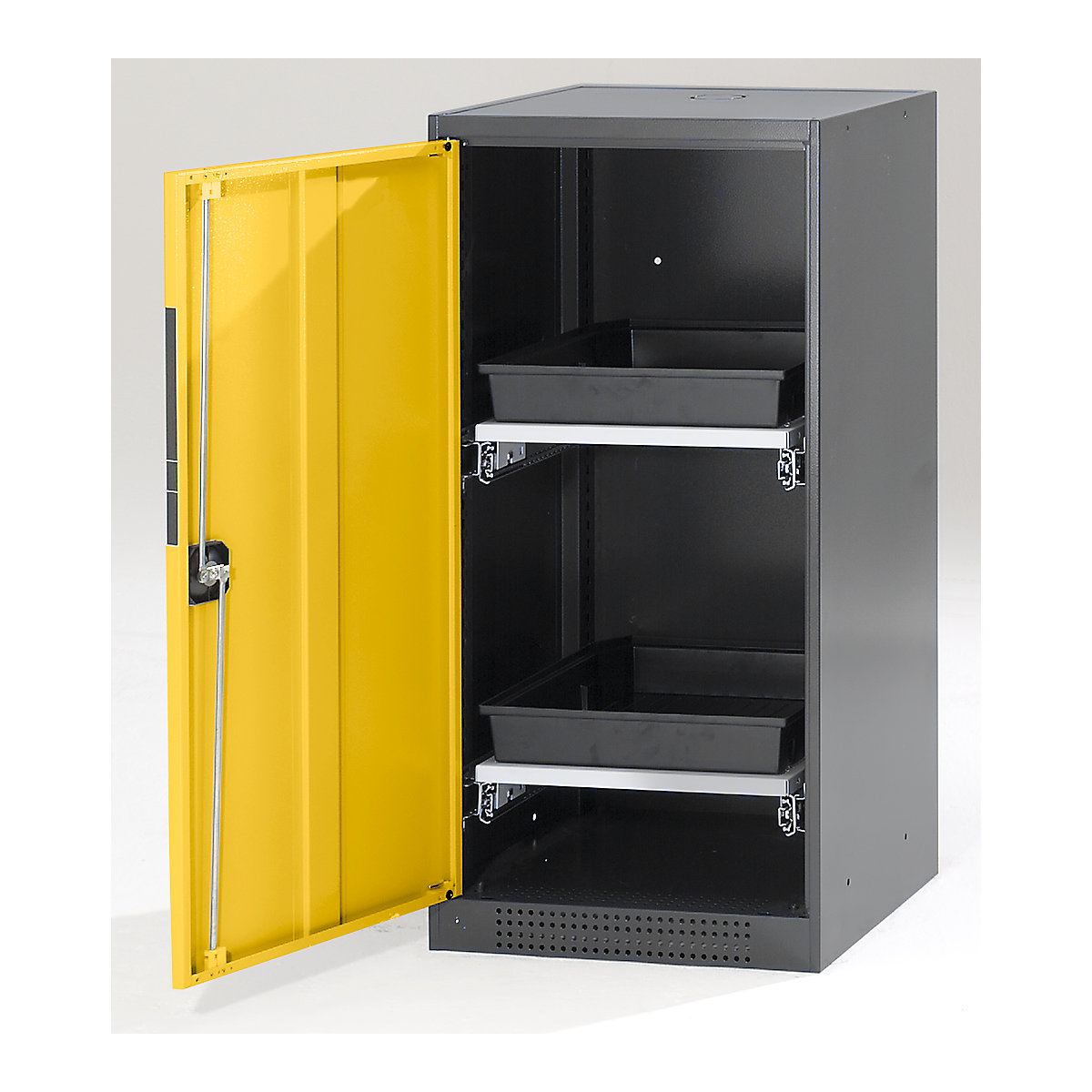

  • Szükség van-e vákuumos szekrényekre mint pl. savszekrények, lúgszekrények, sűrített savas üvegeket tároló szekrények, oldószerszekrények vagy vegyianyag-szekrények?

Laborfülkék

  • A fülketípus meghatározása a teremmagasság és a kivitelezendő munka alapján
  • Mely anyagokra van szükség?
  • Állandó vagy változó elszívott levegő?
  • Szükség van-e az agresszív vegyi anyagok miatt speciális betétre mint pl. kerámia, polipropilén vagy nemesacél betétre?
  • Szükség van-e lengőfedelekre a szekrény oldalfalán a kábelek elvezetésére?

Biztonság

A laboratóriumokra vonatkozó irányelveket a német ipari szakszervezetek központi szövetségének kémiai szakbizottsága határozta meg. Ezek az irányelvek rögzítik a védelmi intézkedéseket laborokban folyó általánosan jellemző munkákkal és veszélyeikkel kapcsolatban. Foglalkoznak továbbá a laborok építésével és felszerelésével is. Ott a következő témákkal kapcsolatban talál információkat:

Használói és közlekedő utak
Használói felület a laborasztal vagy a fülke előtt: 450 mm
Közlekedő felület 2 használói felület között: 550 mm

  • Ajtók: Kifelé nyíljanak és legyen rajtuk áttetsző ablak.
  • Szellőzés: A laborokat elegendő, mindig hatékony technikai szellőzőberendezésekkel kell felszerelni.
  • Rakterek veszélyes anyagok számára: Elegendő nagyságú és mindig hatékony légelszívó berendezéssel kell őket csatlakoztatni.

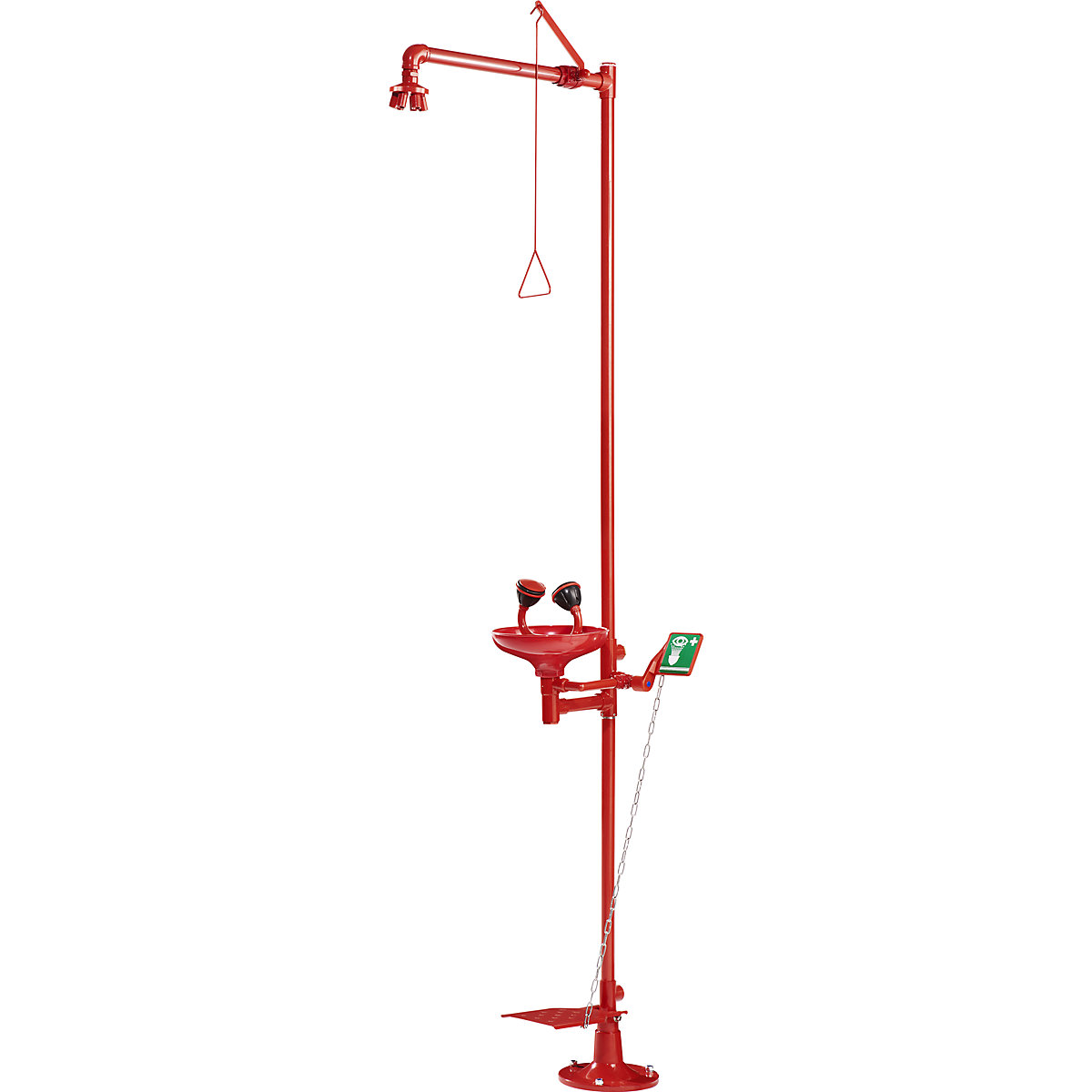

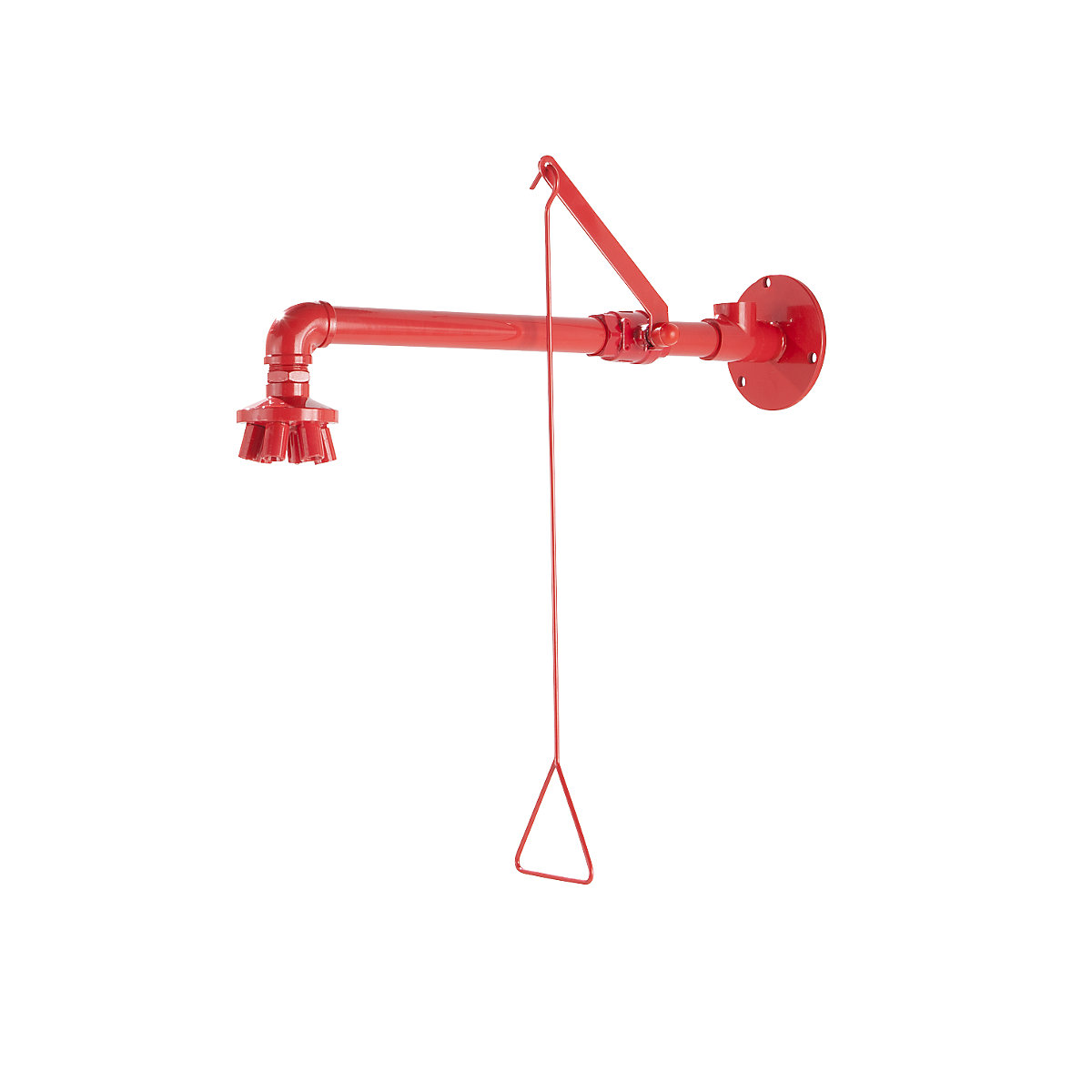

  • Testzuhanyok: A laboratóriumokban a kijáratnál kell lennie egy vízzel (lehetőleg ivóvízzel) ellátott testzuhanynak.

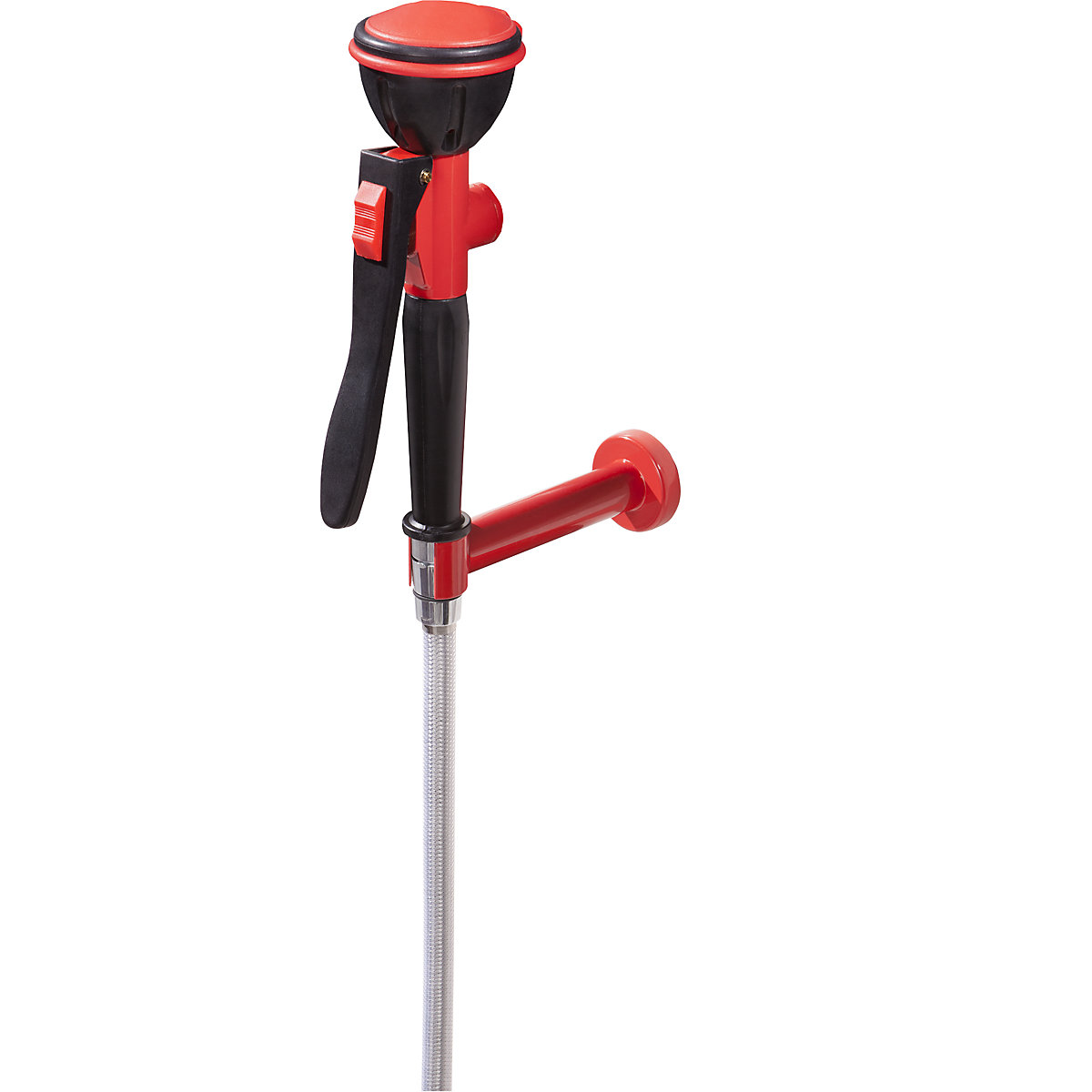

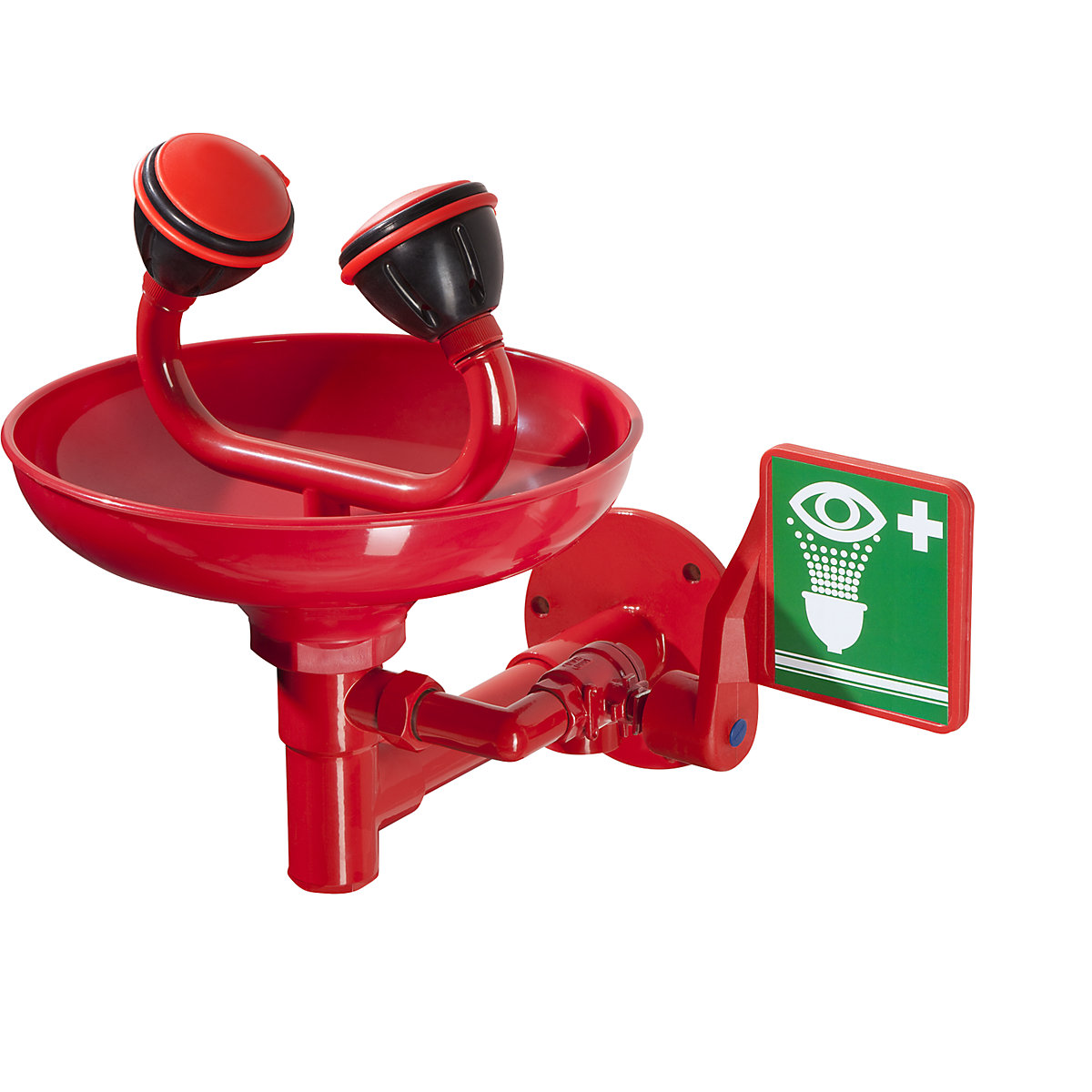

  • Szemzuhanyok: A laboratóriumokban kell lennie egy ivóvízzel ellátott szemzuhanynak.
