ESD-termékek védelme
Ha valakinek szerelemre gyúl a szíve, az még a jobbik eset. A szikraképződés azonban többnyire egy egyszerű elektrosztatikai jelenség. Mindenkivel előfordult már, hogy amikor hozzáért az autó ajtajához, csípést érzett. Gyártás során az ilyen elektrosztatikus kisülések (röviden ESD) kárt tehetnek az érzékeny alkatrészekben. És mivel az egyre nagyobb méreteket öltő konnektivitás és villamosítás miatt egyre kisebbek és szinte mindenhol megtalálhatók az alkatrészek, az ESD-érzékenységük is növekszik.
A károk elkerülése érdekében fontos a megfelelő ESD-eszköz használata. Legyen szó anyagállványokról, munkavédelmi cipőkről, szőnyegekről vagy munkahelyi forgószékekről, kínálatunkban széles választékban megtalálja az elektronika ESD-védelmére szolgáló termékeket.
Védje meg az elektronikus alkatrészeket
Itt megtudhatja, hogy hogyan és hol fordul elő elektrosztatikus kisülés, és milyen veszélyek kapcsolódnak hozzá. Az is kiderül, hogy a munkahelyen és szállítás során milyen termékekkel védheti meg az érzékeny alkatrészeket az ESD-től.
Mit jelent az ESD, és hogyan működik?
Mint már mondtuk: az ESD elektrosztatikus kisülést jelent. De hogyan is jön létre?
Ezt egy mindennapi példával lehet a legegyszerűbben szemléltetni:
- Amikor cipővel végigsétál egy szőnyegen,
- az eközben keletkezett súrlódás által először a cipő, majd a teste töltődik fel negatív töltésű elektronokkal.
- Ha ezt követően megérint egy vezetőképes tárgyat, például az autó ajtajának kilincsét, a töltés átkerül a tárgyra.
Pontosan ugyanez történik, ha két tárgy egymáshoz dörzsölődik, és a töltés átkerül az egyikről a másikra – például a műanyag dobozok talajon való tolásakor vagy szállítószalagok mozgatásakor.
Veszélyes az ESD?
A rövid válasz: az emberekre nézve nem, legalábbis közvetlenül nem. Ha a töltés meghaladja a körülbelül 3.500 voltos küszöböt, akkor áramütést érzünk, de az egészségünk még sokkal magasabb feszültség esetén sem károsodik. Szerencsétlen esetben azonban előfordulhat, hogy megijedünk, és így balesetet szenvedünk, és/vagy megsérülünk.
Az elektrosztatikus kisülés azonban minden olyan vállalat esetében veszélyt jelent, amely elektronikus alkatrészekkel dolgozik vagy feldolgozza azokat. Az ESD súlyos negatív következményekkel járó károkat okozhat.
Milyen károkat okozhat az ESD?
Az ESD komoly kárt tehet az elektronikus alkatrészekben, ami súlyos következményekkel jár a vállalatokra nézve:
- Még az ember számára érzékelhetetlen kisülések is járművek leállásához vagy komplett gyártósorok meghibásodásához vezethet.
- A hibás alkatrészt gyakran nehéz megtalálni, mivel az ESD által okozott kár szabad szemmel nem látható.
- Mivel az elektromos kisülés miatti alkatrészhibákat gyakran csak az ügyfelek veszik észre, fennáll a reklamáció és az imázsveszteség, valamint a javítások és költséges cserék miatti további pénzügyi veszteségek kockázata. Így a filléres alkatrészek költségei gyorsan összeadódnak, és a több 10.000 eurót is elérhetik.
Az ESD ilyen következményeinek veszélye nő, mivel egyre több üzem használ elektronikus alkatrészeket, például az autóiparban.
Szerencsére van mód a megelőzésre.
Jó tudni: mikrochipek esetén már az 5 V-os kisülés is súlyos károkat okozhat.
Így védheti az alkatrészeket ESD ellen
Az érzékeny alkatrészek ESD károsodástól való védelmének legjobb módszere, ha megelőzi a feltöltődést, és gondoskodik arról, hogy a tárgyak vagy a személyek ne vezethessék el a feltöltődést a padlóba.
Megoldást jelenthet az EPA (electrostatic protected area) vagy ESD-védelmi zóna kialakítása, amelyben csak vezetőképes anyagok találhatók.
Ennek alapját az IEC (DIN EN) 61340-5-1 ESD-szabvány képezi.
ESD-védelmi zónák kialakítása
Padlóburkolatok
Az ESD elleni védelem a padlónál kezdődik. Az ESD-szőnyegek és egyéb padlóburkolatok elvezetik a feszültséget. Ez az irodák területén is fontos lehet, hiszen az irodai székek gurulása során magas feszültségek jöhetnek létre. A fáradásgátló ESD-szőnyegek különösen praktikusak álló munkaállomások esetén.
Tárolás
Az elektronikus alkatrészek raktározásához és tárolásához használjon ESD-bevonattal ellátott polcokat. Fontos, hogy a polcok elektrosztatikusan védett területen álljanak vagy földelve legyenek. Ha ez nem biztosított, tárolhatja ezeket ESD-tárolókban, például speciális rakásolható tárolókban és nyitott tárolódobozokban is.
ESD-munkahely

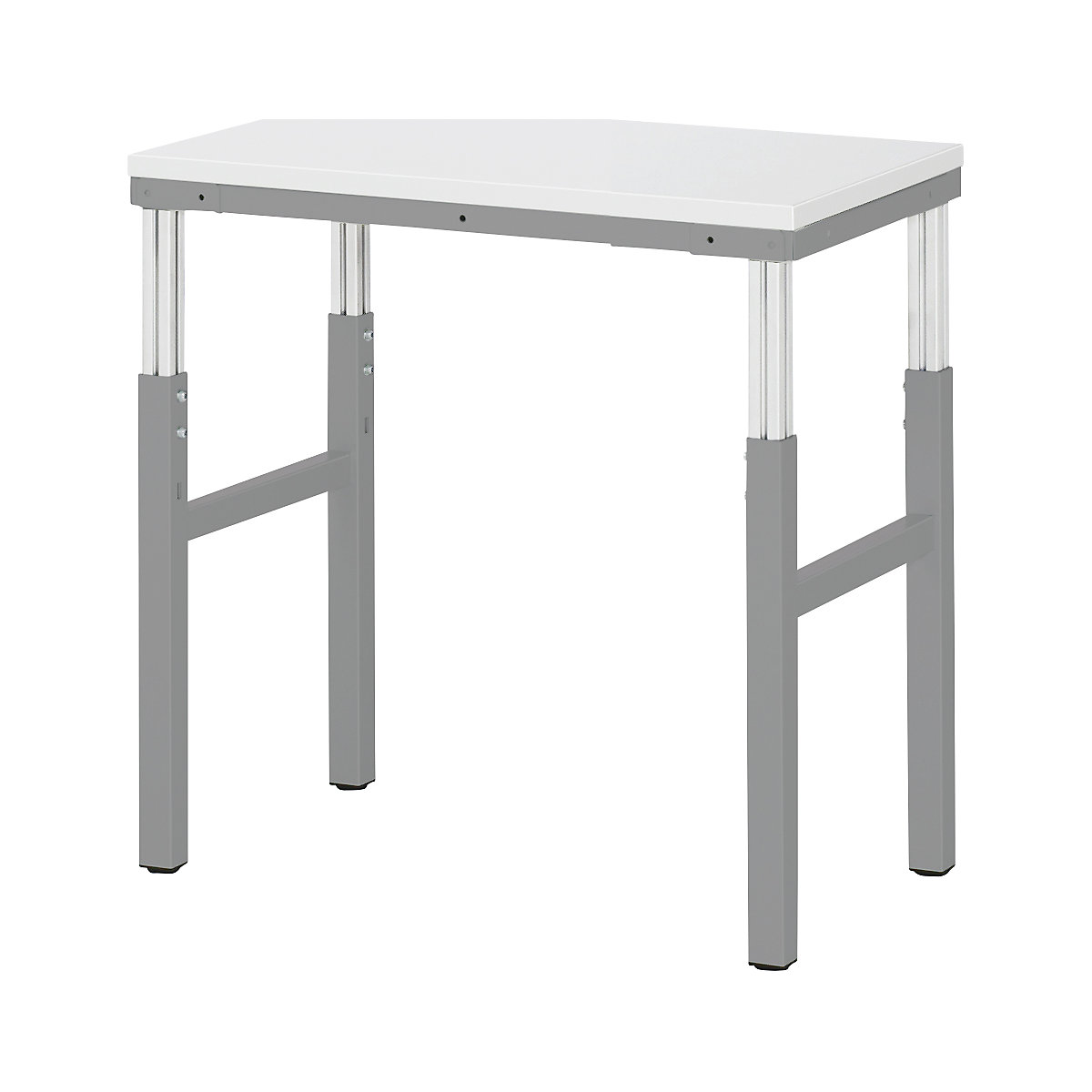

Az ESD-asztalok, -székek, -zsámolyok és -álláskönnyítők megakadályozzák a veszélyes kisülések kialakulását a munkahelyeken.
Szerszámok
Az érzékeny elektronikus alkatrészeken végzett munkához kizárólag vezetőképes szerszámokat használjon, például ESD-csavarhúzót.
Elektronikus alkatrészek szállítása
Az egyik helyiségből a másikba való szállítás során is fontos szerepet játszik az ESD elleni védelem, ami az ESD-görgőkkel ellátott, elektromosan vezetőképes szállítókocsiknál kezdődik. A zárt ESD-műanyag dobozok megbízhatóan védik az érzékeny alkatrészeket a szállítás során keletkező károktól.
ESD-ruházat
Az EPA-zónákban alapvető fontosságú az ESD-cipő. Az EN 61340-5-1 szabvány előírja, hogy a cipők érintkezési ellenállása 7,5 x 105 és 3,5 x 107 ohm között legyen.
Az ESD-csukló- vagy sarokpánt ideális kiegészítője a ruházatnak. Ezt a kézre vagy a lábra kell felhelyezni és földelőkábellel összekötni, így a viselője folyamatosan földelve van.
Végül: Gondoljon a megfelelő páratartalomra
Az alacsony páratartalom nagyobb töltéseket eredményez, és fordítva. Hiszen megfelelően nedves levegő esetén vékony nedvességréteg keletkezik a felületen, amely vezetővé teszi azt.
Azonban a túl magas páratartalom sem ideális érzékeny alkatrészek esetén és a munkatársak egészsége szempontjából sem. A legjobb, ha a páratartalmat állandóan 40% és 60% között tartja.
Nagyobb védelem egy csapásra
Biztos, hogy kínálatunkban Ön is megtalálja a megfelelő ESD-megoldást, de mi is szívesen segítünk Önnek kiválasztani a megfelelő termékeket a láthatatlan veszély elleni optimális védelem érdekében.
