Felismerési távolságok – jó láthatóság a biztonságért

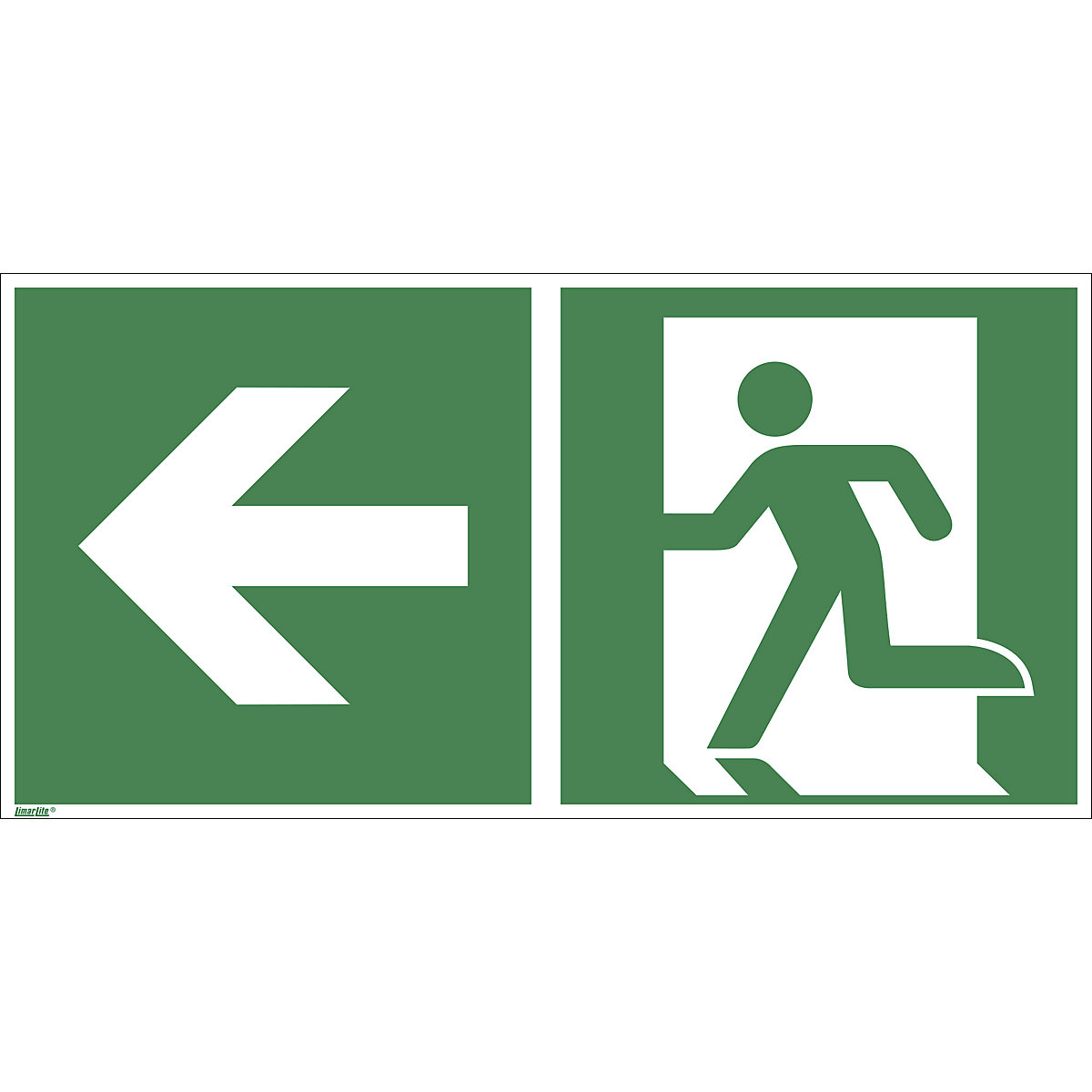

Hát megtörtént: szól a tűzjelző, de ezúttal nem gyakorlatról van szó. A lehető leggyorsabban el kell hagynia a helyiséget, és követnie kell a zöld, menekülési útvonalat jelző táblákat. Tudta, hogy ebben a helyzetben nagyon fontos, milyen messze van Öntől a következő tábla?

Felismerési távolságok wt$

Mivel egy biztonsági tábla csak akkor nyújt biztonságot, ha könnyedén felismerhető, a szakértők részletesen foglalkoztak a témával, és úgynevezett felismerési távolságokat határoztak meg. A felismerési távolság a biztonsági jel és a megfigyelő közötti távolság. A jel méretétől és grafikájától függően ez a távolság kisebb vagy nagyobb lehet.

Egy 150 mm magas menekülési útvonalat jelző tábla például legfeljebb kb. 15 méteres távolságból ismerhető fel. Ha 20 méterről is jól láthatót szeretne, a táblának 200 mm magasnak kell lennie. Fontos, hogy minél bonyolultabbak a grafikák a biztonsági táblákon, annál kisebbnek kell lennie a távolságnak a megfigyelőtől.

A következő táblázatban megmutatjuk, mely jelek milyen távolságból ismerhetők fel biztonsággal. A táblázat segítséget nyújthat Önnek a táblázási koncepció megtervezésekor, így mindig tudhatja, hány táblát kell elhelyeznie, és milyen nagynak kell lenniük a biztonsági jeleknek.

Természetesen szívesen segítünk Önnek személyesen is, ha a vállalatát a szabványoknak megfelelően szeretné táblákkal ellátni. Egyszerűen vegye fel velünk a kapcsolatot.

Írásjelek milliméterben

Felismerési távolságok 300

Távolság 0,5 m - karakterek 2 mm

Távolság 1 m - karakterek 4 mm

Távolság 2 m - karakterek 8 mm

Távolság 3 m - karakterek 10 mm

Távolság 4 m - karakterek 14 mm

Távolság 5 m - karakterek 17 mm

Távolság 6 m - karakterek 20 mm

Távolság 7 m - karakterek 23 mm

Távolság 8 m - karakterek 27 mm

Távolság 9 m - karakterek 30 mm

Távolság 10 m - karakterek 34 mm

Távolság 11 m - karakterek 37 mm

Távolság 12 m - karakterek 40 mm

Távolság 13 m - karakterek 44 mm

Távolság 14 m - karakterek 47 mm

Távolság 15 m - karakterek 50 mm

Távolság 16 m - karakterek 54 mm

Távolság 17 m - karakterek 57 mm

Távolság 18 m - karakterek 60 mm

Távolság 19 m - karakterek 64 mm

Távolság 20 m - karakterek 67 mm

Távolság 21 m - karakterek 70 mm

Távolság 22 m - karakterek 74 mm

Távolság 23 m - karakterek 77 mm

Távolság 24 m - karakterek 80 mm

Távolság 25 m - karakterek 84 mm

Távolság 26 m - karakterek 87 mm

Távolság 27 m - karakterek 90 mm

Távolság 28 m - karakterek 94 mm

Távolság 29 m - karakterek 97 mm

Távolság 30 m - karakterek 100 mm

Tiltó, rendelkező jelek, átmérő milliméterben

Felismerési távolságok 301
Felismerési távolságok 294

Távolság 0,5 m - átmérő 12,5 mm

Távolság 1 m - átmérő 25 mm

Távolság 2 m - átmérő 50 mm

Távolság 3 m - átmérő 100 mm

Távolság 4 m - átmérő 100 mm

Távolság 5 m - átmérő 200 mm

Távolság 6 m - átmérő 200 mm

Távolság 7 m - átmérő 200 mm

Távolság 8 m - átmérő 200 mm

Távolság 9 m - átmérő 300 mm

Távolság 10 m - átmérő 300 mm

Távolság 11 m - átmérő 300 mm

Távolság 12 m - átmérő 300 mm

Távolság 13 m - átmérő 400 mm

Távolság 14 m - átmérő 400 mm

Távolság 15 m - átmérő 400 mm

Távolság 16 m - átmérő 400 mm

Távolság 17 m - átmérő 600 mm

Távolság 18 m - átmérő 600 mm

Távolság 19 m - átmérő 600 mm

Távolság 20 m - átmérő 600 mm

Távolság 21 m - átmérő 600 mm

Távolság 22 m - átmérő 600 mm

Távolság 23 m - átmérő 600 mm

Távolság 24 m - átmérő 600 mm

Távolság 25 m - átmérő 900 mm

Távolság 26 m - átmérő 900 mm

Távolság 27 m - átmérő 900 mm

Távolság 28 m - átmérő 900 mm

Távolság 29 m - átmérő 900 mm

Távolság 30 m - átmérő 900 mm

Figyelmeztető jelek alapja milliméterben

Felismerési távolságok 303
Felismerési távolságok 302

Távolság 0,5 m - alap 25 mm

Távolság 1 m - alap 50 mm

Távolság 2 m - alap 100 mm

Távolság 3 m - alap 100 mm

Távolság 4 m - alap 200 mm

Távolság 5 m - alap 200 mm

Távolság 6 m - alap 200 mm

Távolság 7 m - alap 300 mm

Távolság 8 m - alap 300 mm

Távolság 9 m - alap 300 mm

Távolság 10 m - alap 400 mm

Távolság 11 m - alap 400 mm

Távolság 12 m - alap 400 mm

Távolság 13 m - alap 600 mm

Távolság 14 m - alap 600 mm

Távolság 15 m - alap 600 mm

Távolság 16 m - alap 600 mm

Távolság 17 m - alap 600 mm

Távolság 18 m - alap 600 mm

Távolság 19 m - alap 600 mm

Távolság 20 m - alap 900 mm

Távolság 21 m - alap 900 mm

Távolság 22 m - alap 900 mm

Távolság 23 m - alap 900 mm

Távolság 24 m - alap 900 mm

Távolság 25 m - alap 900 mm

Távolság 26 m - alap 900 mm

Távolság 27 m - alap 900 mm

Távolság 28 m - alap 900 mm

Távolság 29 m - alap 900 mm

Távolság 30 m - alap 900 mm

Menekülési, tűzvédelmi, kiegészítő jelek magassága milliméterben

Felismerési távolságok 295
Felismerési távolságok 293

Távolság 0,5 m - magasság 12,5 mm

Távolság 1 m - magasság 25 mm

Távolság 2 m - magasság 25 mm

Távolság 3 m - magasság 50 mm

Távolság 4 m - magasság 50 mm

Távolság 5 m - magasság 50 mm

Távolság 6 m - magasság 100 mm

Távolság 7 m - magasság 100 mm

Távolság 8 m - magasság 100 mm

Távolság 9 m - magasság 100 mm

Távolság 10 m - magasság 100 mm

Távolság 11 m - magasság 150 mm

Távolság 12 m - magasság 150 mm

Távolság 13 m - magasság 150 mm

Távolság 14 m - magasság 150 mm

Távolság 15 m - magasság 150 mm

Távolság 16 m - magasság 200 mm

Távolság 17 m - magasság 200 mm

Távolság 18 m - magasság 200 mm

Távolság 19 m - magasság 200 mm

Távolság 20 m - magasság 200 mm

Távolság 21 m - magasság 300 mm

Távolság 22 m - magasság 300 mm

Távolság 23 m - magasság 300 mm

Távolság 24 m - magasság 300 mm

Távolság 25 m - magasság 300 mm

Távolság 26 m - magasság 300 mm

Távolság 27 m - magasság 300 mm

Távolság 28 m - magasság 300 mm

Távolság 29 m - magasság 300 mm

Távolság 30 m - magasság 300 mm
