Szakértőink ajánlásával
A helyes tervezéshez a következő információk nagyon hasznosak:
Connect-modulok megtalálhatók:
- 1 x alapmodulként
- 1 x bővítő modulként
- alapmodul 800 mm
- bővítő modul 760 mm
- 800 mm + 760 mm = 1560 mm
- több mint 80 különböző bővítő elem

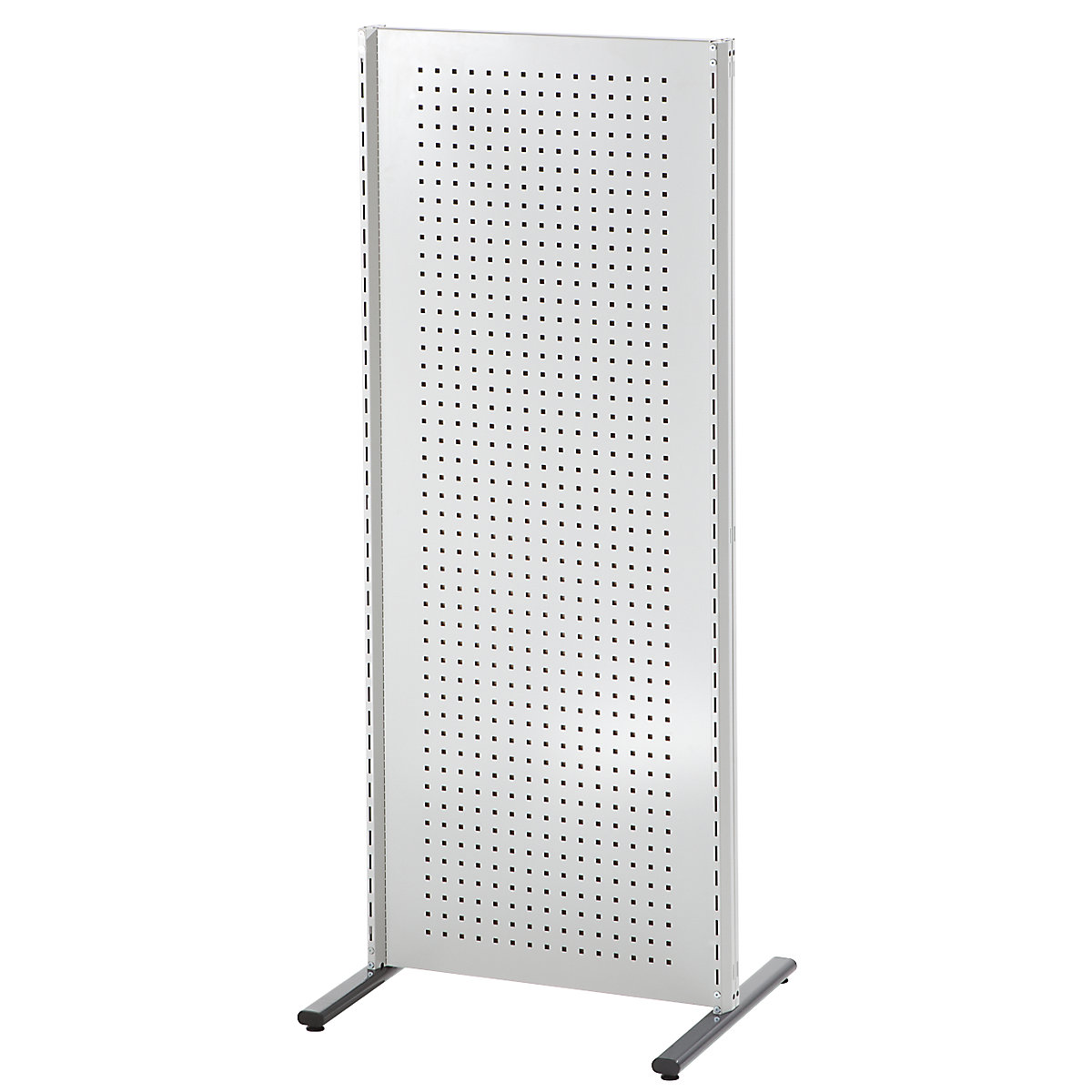

Az alapmodulok jobb és bal oldalán perforált profilok vannak, melyekre ráhelyezhetők a bővítő elemek (pl. rakodópolcok, tálcák, munkalapok stb.). Ezek az alaplécre szerszám nélkül ráakaszthatók (lásd lent). A bővítő elemeket 50 mm-es távolságban gond nélkül fel lehet akasztani a kívánt magasságban, és speciális ANKE biztosítócsipeszekkel lehet őket biztosítani a véletlen kiakasztás ellen.
Profilok vannak

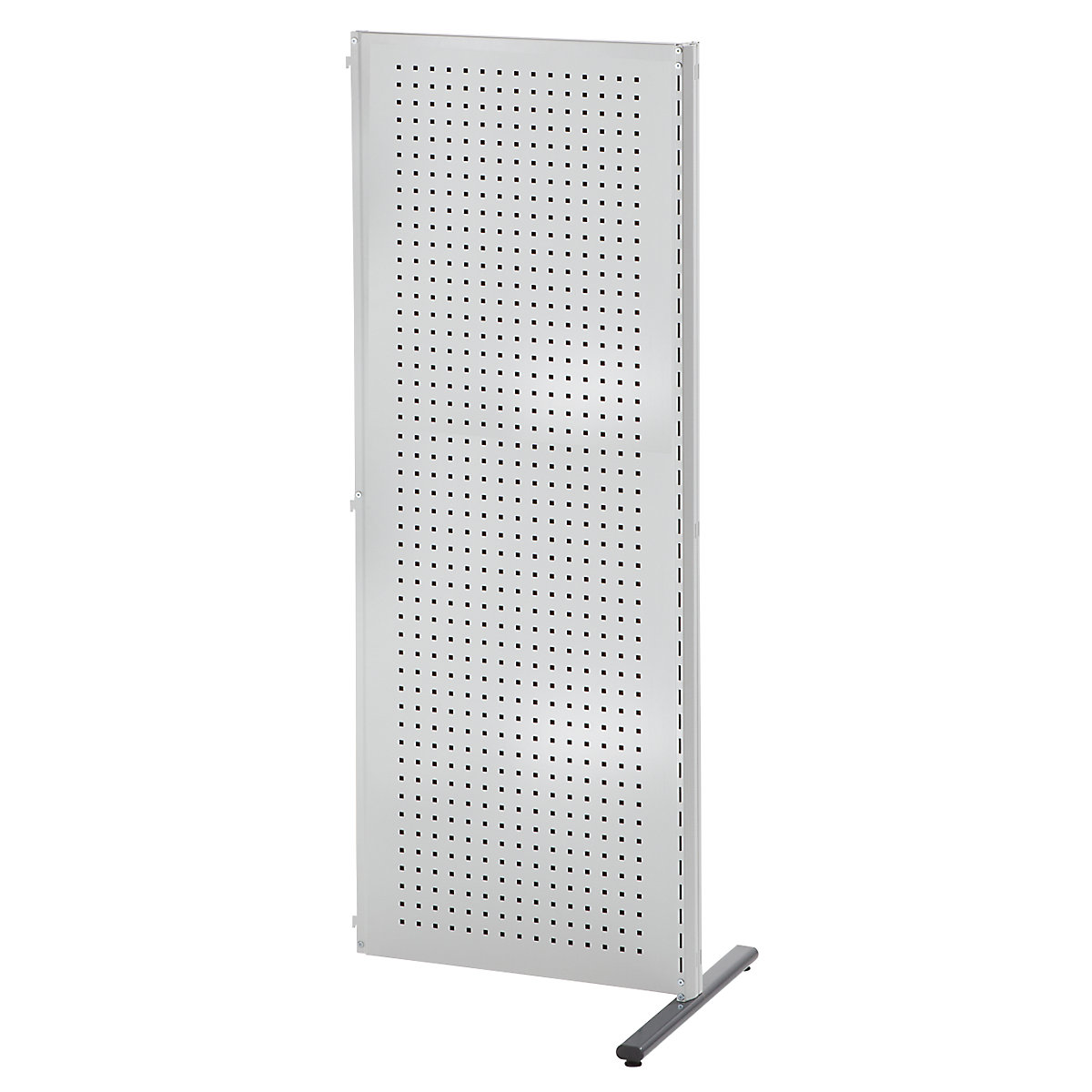

A bővítő modulok egyik oldalán perforált profillécek vannak (lásd fent), a másik oldalán pedig összekötő pöckök, melyekkel a bővítő modult az alapmodulhoz lehet csatlakoztatni.
Összekötő pöckök
Az alapmodulok jobb és bal oldalán perforált profilok vannak, melyekre ráhelyezhetők a bővítő elemek (pl. rakodópolcok, tálcák, munkalapok stb.). Ezek az alaplécre szerszám nélkül ráakaszthatók. A bővítő elemeket 50 mm-es távolságban gond nélkül fel lehet akasztani a kívánt magasságban, és speciális ANKE biztosítócsipeszekkel lehet őket biztosítani a véletlen kiakasztás ellen.
Ezáltal az alapmodult tetszőleges számú bővítő modullal lehet egy sorba kapcsolni. Így stabil ipari válaszfal jön létre, mely tagolja a teret és ezenkívül is számos előnyt kínál, mint azt a következő alkalmazási példák is mutatják.
Biztonságos állás: A lapos ovális csőlábakkal biztosan áll. Az alapmodult alapkivitelben két lapos ovális csőlábbal, a bővítő modult egy lapos ovális csőlábbal szállítjuk. A Connect-modulokat ezekre a lábakra középen szerelik fel (v. ö. M láb). Szintező csavarok segítségével a Connect-modulokat horizontálisan tudjuk beállítani. Alkalmazástól függően más lábmodellek is rendelhetők:
- M láb középre szerelt
- F láb mobil
- E láb egy oldalra szerelve
- B láb talajba csavarozható
Kérjük, vegye figyelembe, hogy a biztonságos állás érdekében a bővítő elemek ne nyúljanak túl a lábakon. 450 mm mély rakodópolcok csak egyoldalas kialakítású lábbal kombinálhatók. A beakasztható munkalapok (500 mm mély) a talajtól számítva a munkalap felső pereméig max. 1100 mm-es magasságba akaszthatók.
90°-os sarokkombinációk
ANKE Connect segítségével 90°-os sarokkombinációkkal munkasarkok is építhetők. Egy sarok-kombináció 2 falmodulból áll, melyek 90°-os sarokösszekötő vasalattal vannak összekapcsolva. A sarkot az elülső és a hátsó oldalon takarólapok zárják le. Az így keletkező üreget pl. kábelelvezetőként használhatjuk. Takarólapokba konnektorok, hálózati csatlakozók stb. integrálhatók.
Az A sarokkombináció 2 alapmodulból áll, melyek 90°-os szögben vannak felállítva. Bővítő modulok mindkét oldalára ráhelyezhetők. A B sarokkombináció egy alapmodulból és egy bővítő modulból áll. Ez a sarokkombináció ráhelyezhető egy már meglévő Connect-modulsorra, mivel ennek a sarokkombinációnak a bővítő modulja egyik oldalán összekötő pöckökkel van ellátva (lásd bővítő modulok leírása).
