Sz.: 969081 49

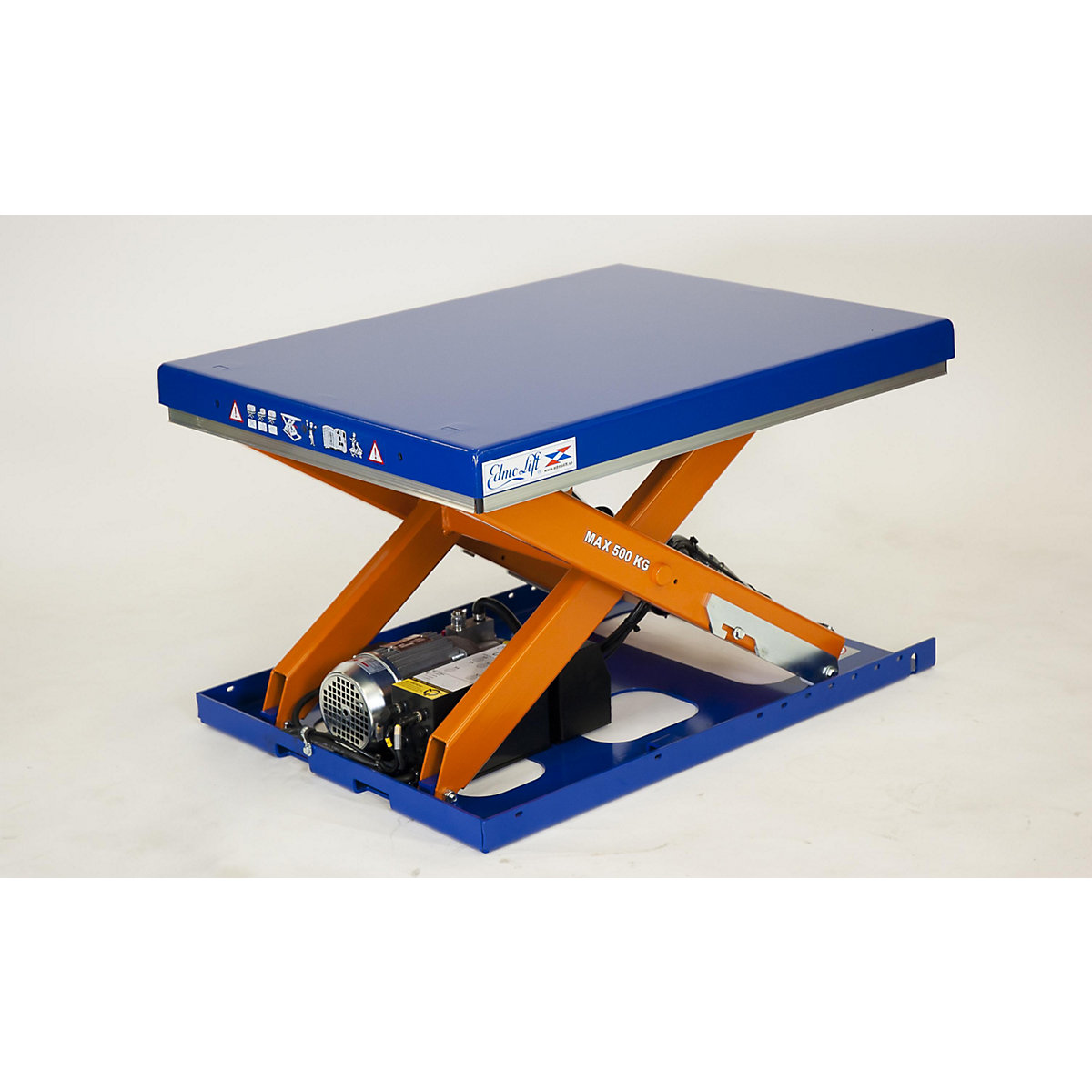

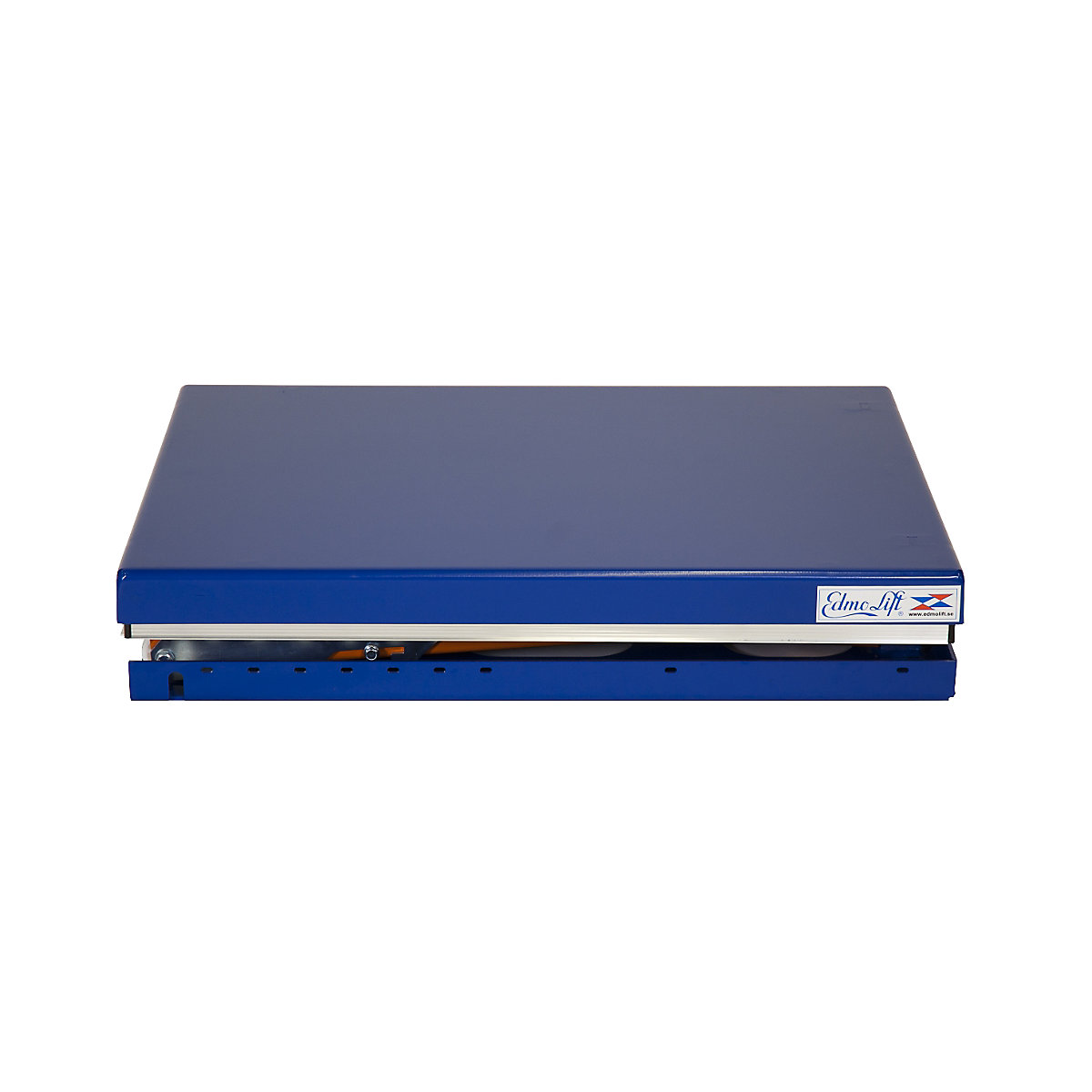

Kompakt emelőasztal – Edmolift teherbírás 500 kg
emelőlap h x szé 900 x 700 mm, hasznos emelés 600 mm
Ez a kaiserkraft címke többféle fenntarthatósági kritérium alapján értékeli a termékeket
Sz.: 969081 49
Kompakt emelőasztal – Edmolift teherbírás 500 kg
emelőlap h x szé 900 x 700 mm, hasznos emelés 600 mm
emelőlap h x szé 900 x 700 mm, hasznos emelés 600 mm
Termékleírás
A kompakt emelőasztalok szabadon felállíthatók vagy beépíthetők úgy, hogy az emelőlap teljesen egy síkban marad a talajjal.
Gombnyomásra az asztal gyorsan és fokozat nélkül a kívánt magasságba emelkedik. Az elektrohidraulikus aggregát a készülékbe van építve.
Gombnyomásra az asztal gyorsan és fokozat nélkül a kívánt magasságba emelkedik. Az elektrohidraulikus aggregát a készülékbe van építve.
230 V-os kivitel igény esetén.
Tartozékok a kompakt emelőasztalokhoz igény esetén.
Tartozékok a kompakt emelőasztalokhoz igény esetén.
A helyhez kötött kompakt emelőasztalok biztonsági lécekkel és elektromos vezérlésű biztonsági szelepekkel vannak ellátva, így megfelelnek az EN 1570-1 szabványnak és a VDE-rendelkezéseknek.
Kezelés kézi kapcsolóval, 3 m-es vezetékkel és vészkikapcsolóval.
Emelési intenzitás teljes terhelés mellett: 2 műszakos üzem esetén max. 10 emelés óránként (= max. 10 000 emelési ciklus évente).
Kezelés kézi kapcsolóval, 3 m-es vezetékkel és vészkikapcsolóval.
Emelési intenzitás teljes terhelés mellett: 2 műszakos üzem esetén max. 10 emelés óránként (= max. 10 000 emelési ciklus évente).
- Európai gyártmány
- Merev zártszelvény ollók
- Műszakokra osztott üzemben bevált
- Lézerrel vágott és robot által összehegesztett elemek
Műszaki adatok
| Teherbírás | 500 kg |
|---|---|
| Emelési tartomány | 160 – 760 mm |
| Emelőlap kivitel | zárt |
| Emelési idő | 12 sec |
| Teljesítmény | 0.37 kW |
| Üzemi feszültség | 400 V háromfázisú váltakozó áram |
| Vezérlő feszültség | 24 V |
| Meghajtás | elektrohidraulikus |
| Emelőlap színe | jelzőkék RAL 5005 |
| Emelőlap felülete | porszórásos bevonattal |
| Olló színe | élénk narancs RAL 2010 |
| Felület | porszórásos bevonattal |
| Keretszín | jelzőkék RAL 5005 |
| Kialakítás | kézi kezelőegységgel |
| Terméktípus | kompakt emelőasztalok |
| Emelés | 600 mm |
| Emelési intenzitás teljes terhelés mellett 2 műszakban | max. 10 emelés óránként |
| Emelőlap szélessége | 700 mm |
| Emelőlap hossza | 900 mm |
| Tulajdonság | elektrohidraulikus helyhez kötött |
| Szállítás | összeszerelve |
| Súly | 130 kg |
| Útmutató |
