CONTOUR 90°-os sarokelem – Axelent X-GUARD CLASSIC gépvédő rácshoz

CONTOUR 90° sarokelem – helytakarékos sarokmegoldás gépvédelemhez

A CONTOUR 90° sarokelem elegáns, helytakarékos sarokkivitelként egészíti ki az X-GUARD CLASSIC gépvédő rácsot. A lekerekített vonalvezetés révén az elem lehetővé teszi a védett gépterületek egyszerű megkerülését, és támogatja a gyártási és munkazónák áttekinthető kialakítását.

A behegesztett drótháló stabil négyszögcső keretre van felszerelve. A 30 x 50 mm szemmérettel és 3,0, illetve 2,5 mm huzalvastagsággal a sarokelem szilárd elhatárolást biztosít az X-GUARD CLASSIC rendszeren belül. A szerkezet acélból készül, és grafitfekete RAL 9011 porszórt bevonattal van ellátva. Ezáltal a védőelem vizuálisan diszkréten illeszkedik az ipari környezetbe, és rendszeres használatra van tervezve.

A 90°-os elem 600 x 600 mm külső méretekkel és 500 mm sugárral rendelkezik. 1900 mm és 2200 mm magasságban kapható, így az adott védőkerítés-rendszerhez illeszkedően választható ki. A rögzítőkonzolok már integrálva vannak, illetve a rendszer szállítási terjedelmének részét képezik. A szállítás összeszerelve történik, ami csökkenti a helyszíni szerelési igényt.

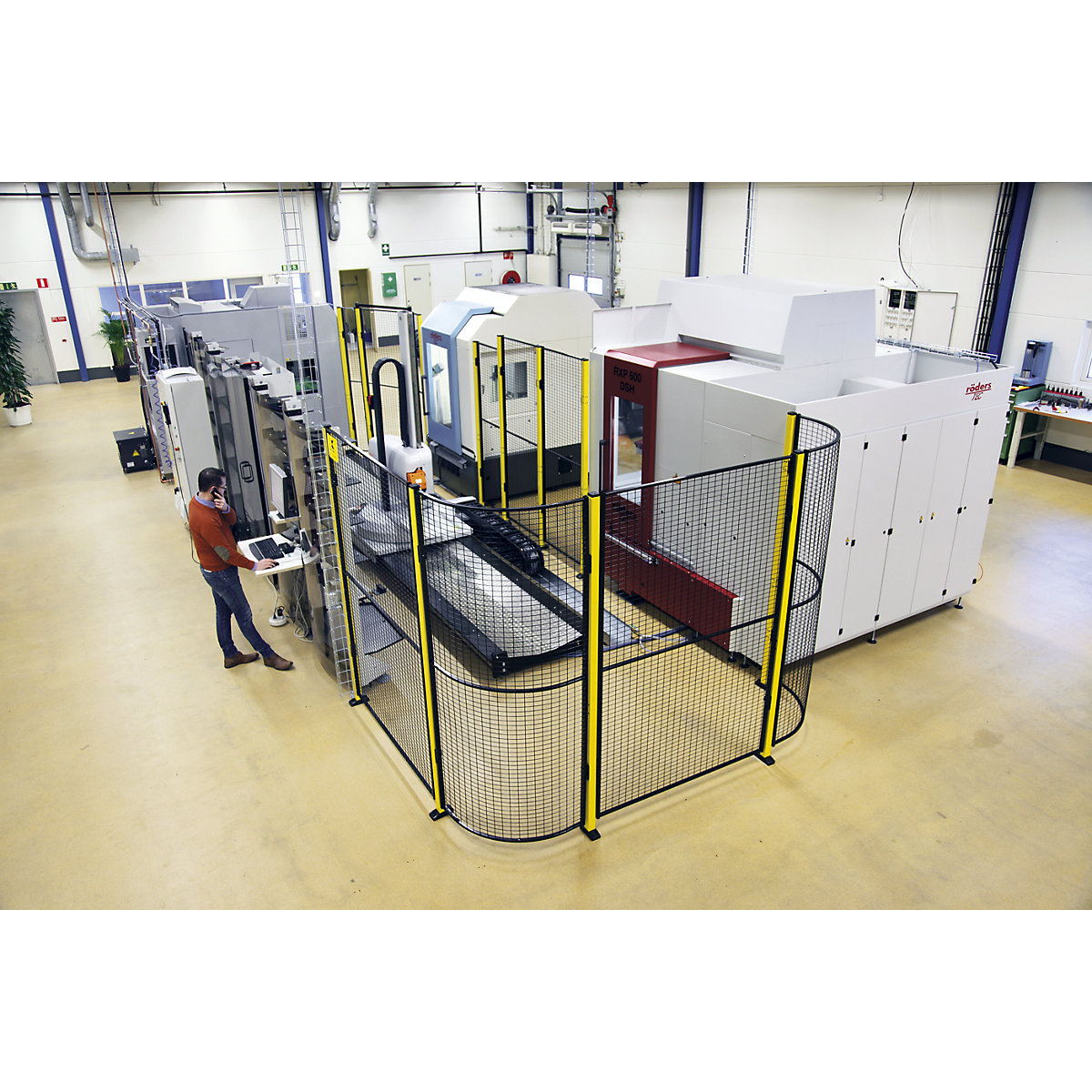

A CONTOUR 90° sarokelem ideális gépburkolatokhoz, gyártási területekhez, szerelő-munkahelyekhez és automatizált gyártóberendezésekhez. Lehetővé teszi a gépvédő rácsok rugalmas és helytudatos megtervezését, valamint elősegíti a géptér és a munkakörnyezet egyértelmű elválasztását.

Függőleges cső 20 x 30 mm
Vízszintes cső 25 x 15 mm
Szemméret 30 x 50 mm
Huzalvastagság 3,0 / 2,5 mm
Külső méretek 600 x 600 mm
Sugár 500 mm
Szög 90°
