A médiacsatorna egy gyakorlatias megoldás a munkahelyi közvetlen energiaellátáshoz, és kifejezetten a munkafelületen történő használatra lett kifejlesztve. Lehetővé teszi a fontos médiumok kényelmes és biztonságos rendelkezésre bocsátását pontosan ott, ahol szükség van rájuk, és így támogatja a hatékony munkafolyamatokat az iparban, a műhelyben és a szerelés során.
A fókuszban az árammal (230 / 400 volt) és sűrített levegővel való központi ellátás áll. Kiviteltől függően emellett USB-csatlakozók és egy RJ45-csatlakozó is rendelkezésre áll az adatkábelek számára. Ez csökkenti a kieső időt, egyszerűsíti a munkafolyamatokat, és jelentősen javítja a munkahelyi ergonómiát.
A stabil acél kivitel nagy terhelhetőséget és hosszú élettartamot biztosít még az igényes körülmények között is. A médiacsatorna ugyanakkor hozzájárul az áttekinthető és tiszta kábelvezetéshez, ezáltal minimálisra csökkenti a sérülések és üzemzavarok kockázatát.

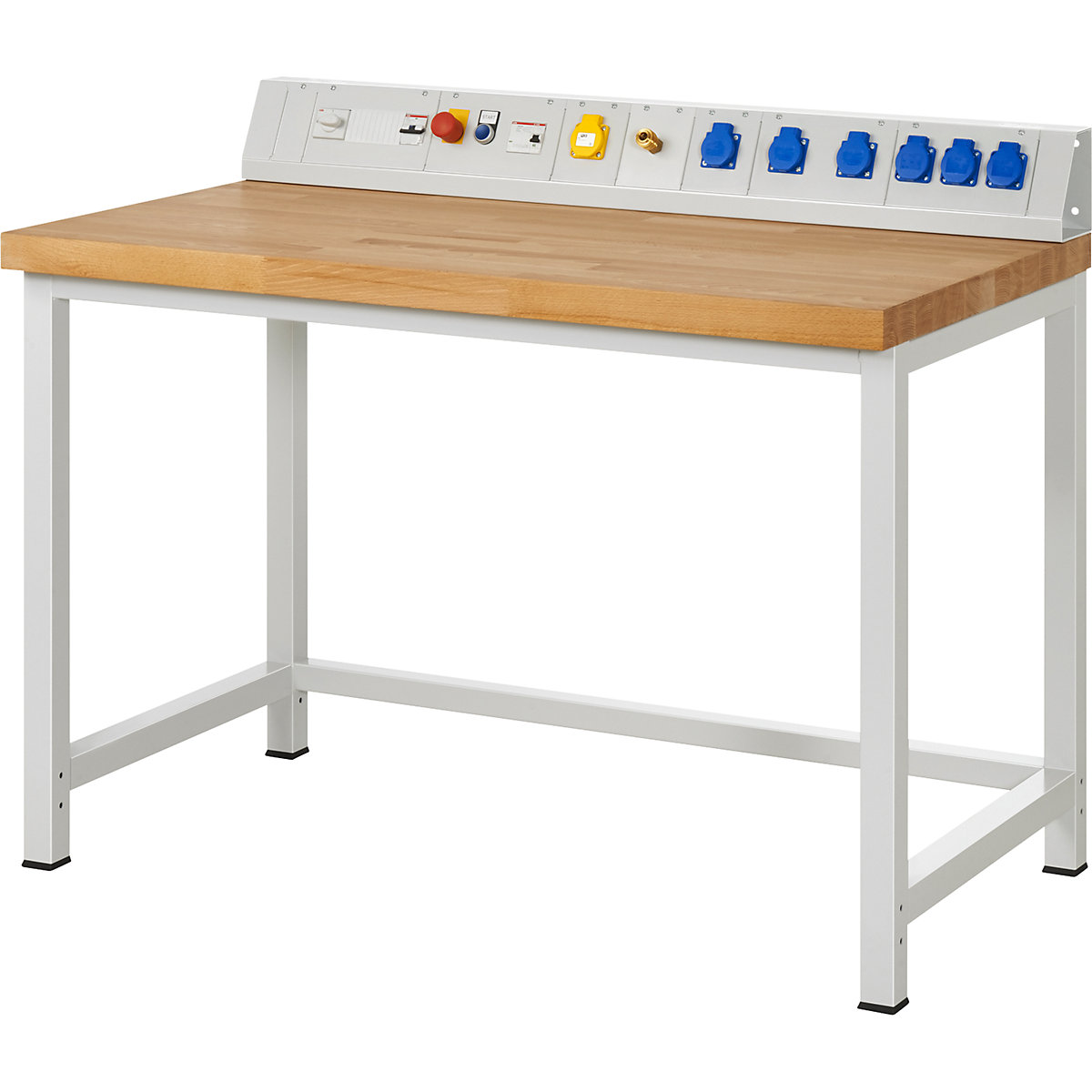

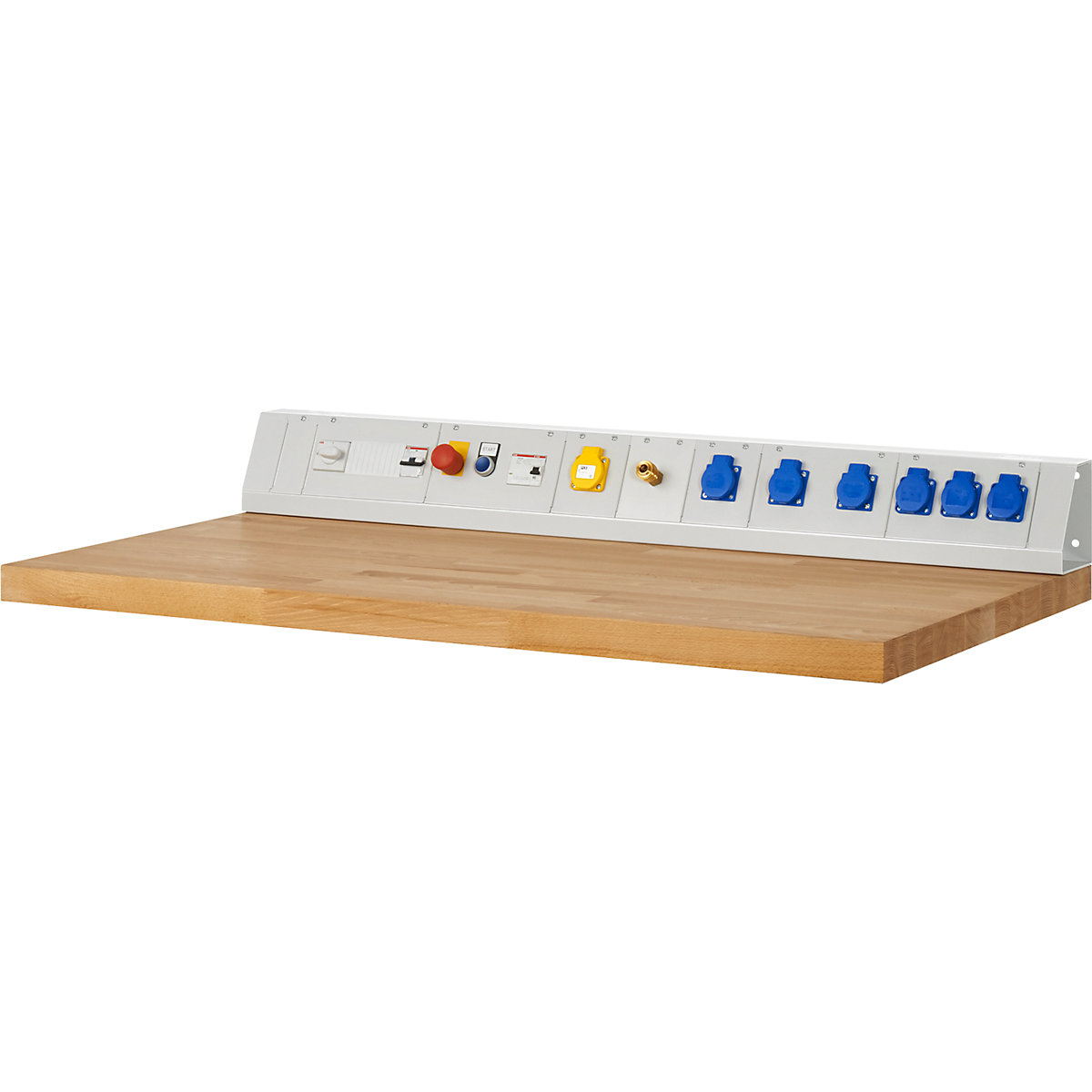

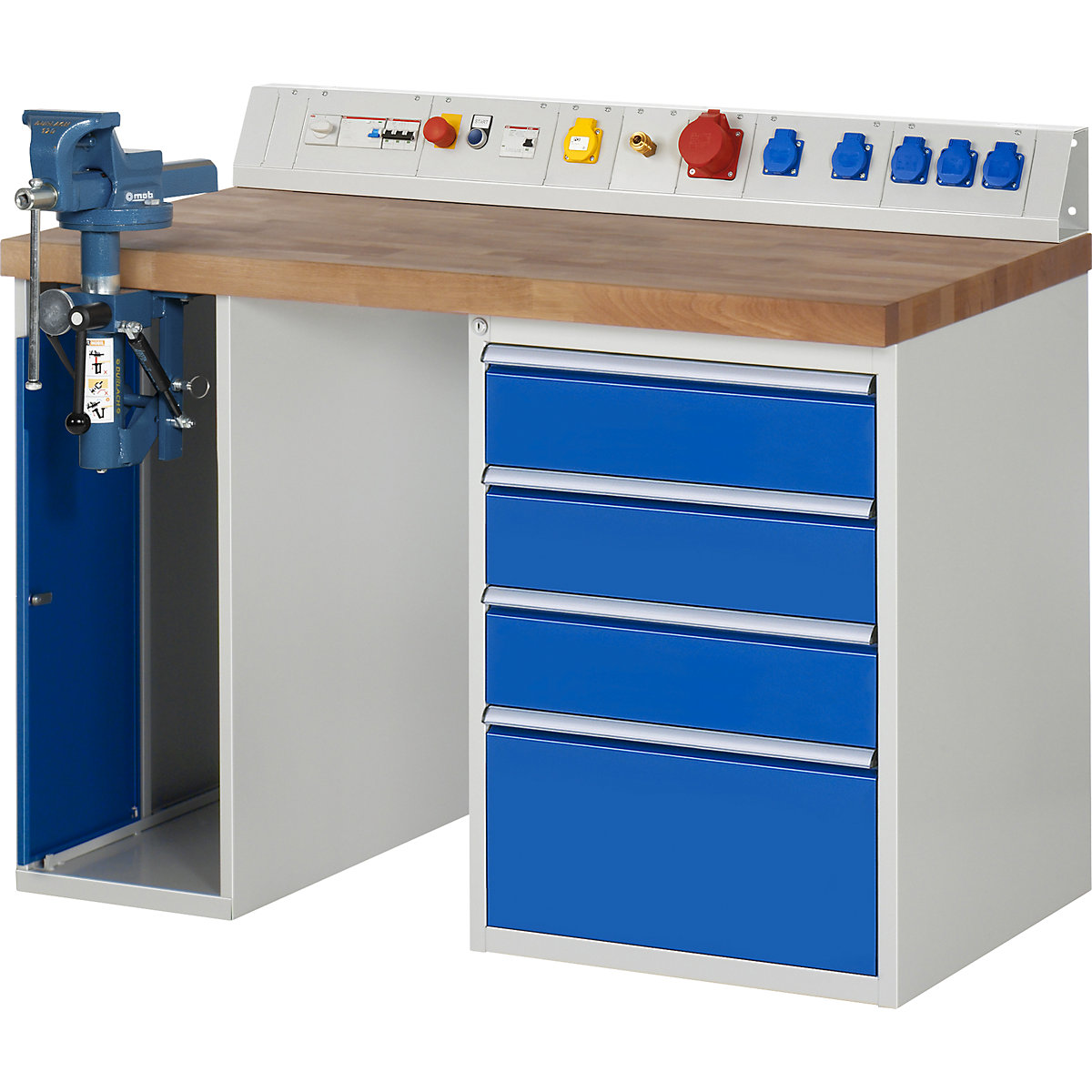

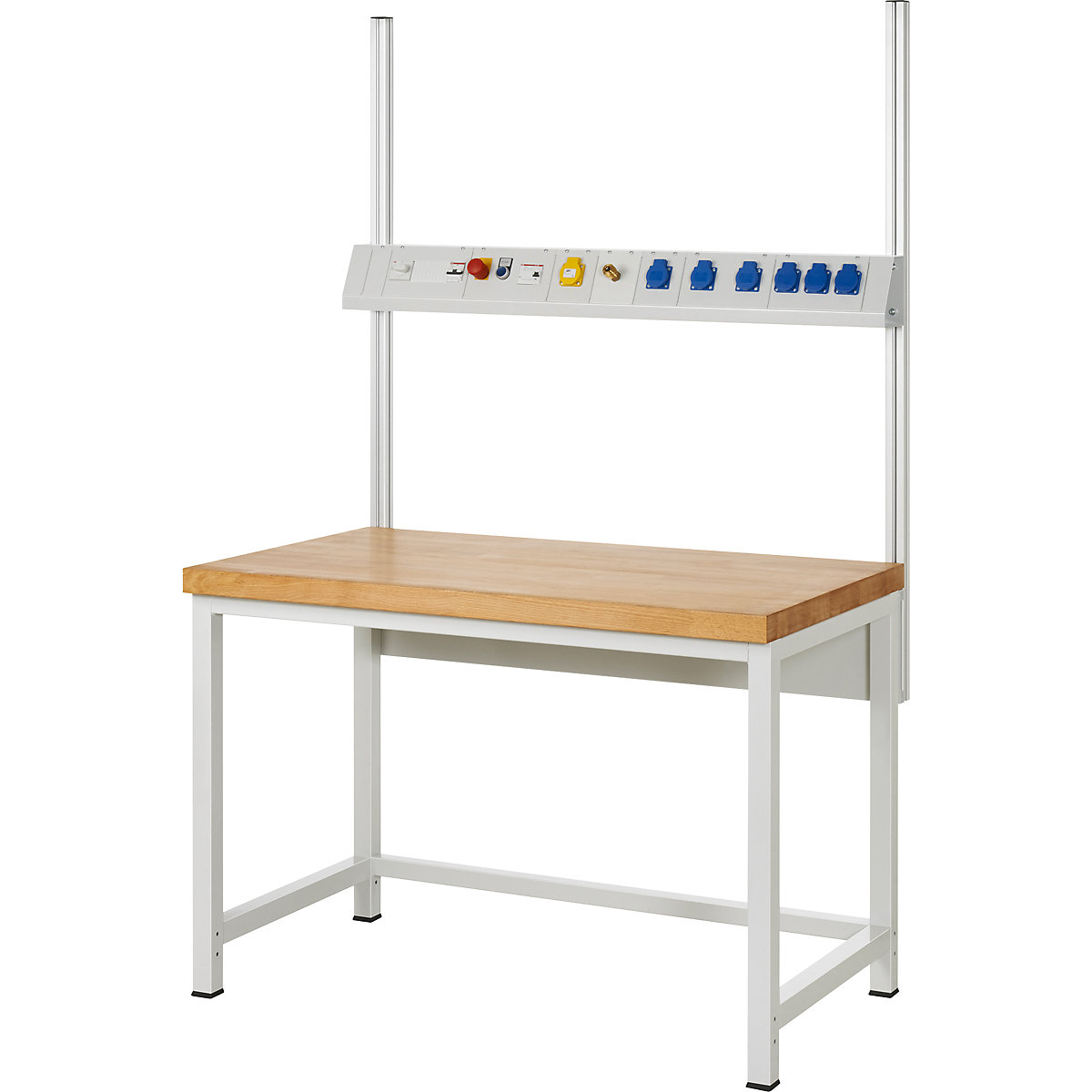

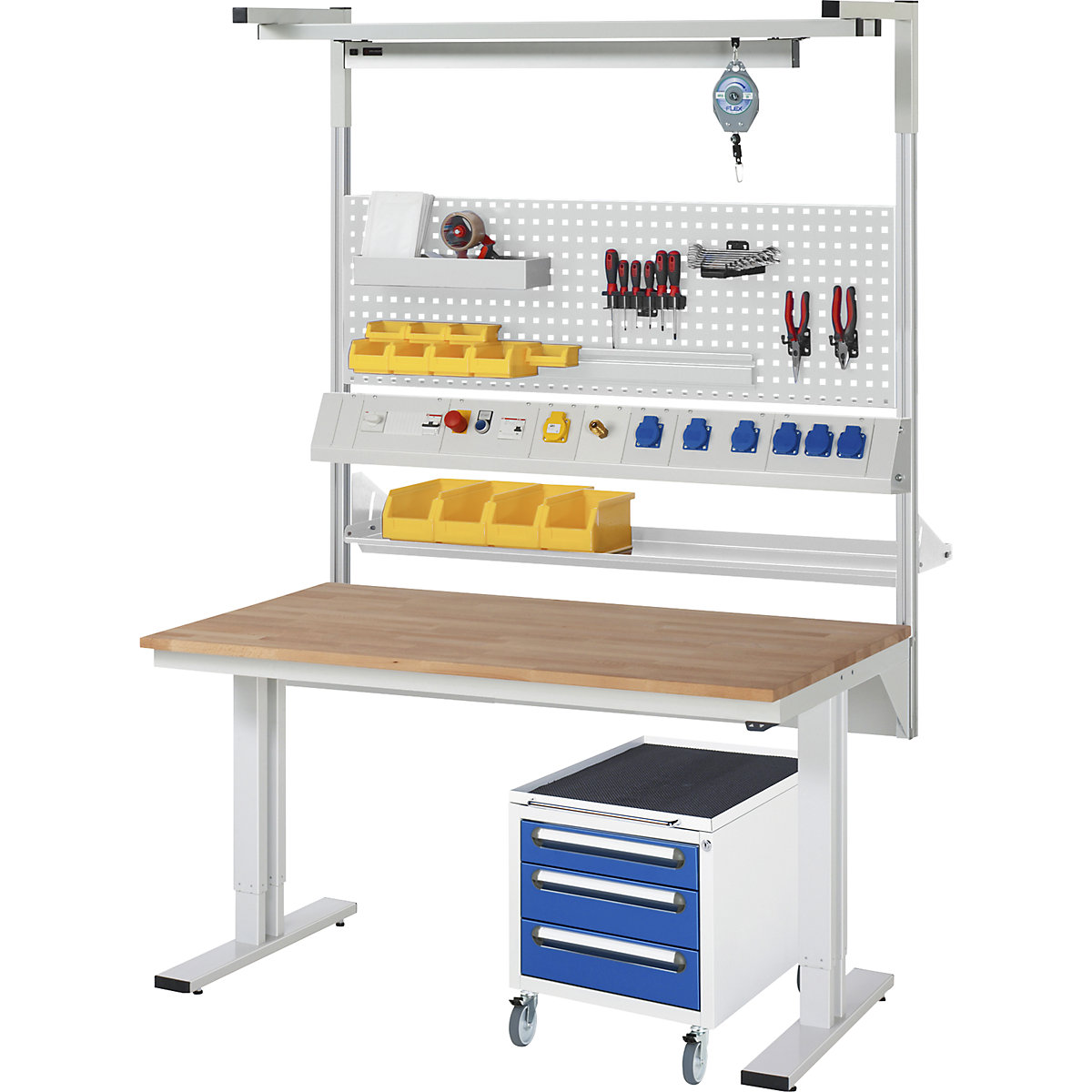

A médiacsatorna zökkenőmentesen integrálható a meglévő munkahelyi koncepciókba, és gazdaságos megoldást kínál azoknak a vállalatoknak, amelyek munkahelyeiket modern, biztonságos és hatékony módon szeretnék felszerelni. A szerelési anyag a munkalapra vagy a RAU rendszertartókra történő felszereléshez mellékelve van.
Médiacsatorna csatlakozóvezetékkel, valamint a levegő- ill. szükség esetén az adatvezeték bevezetésének előkészítésével (kiviteltől függően). Kábelkeresztmetszet erenként 1,5 mm², teljes terhelhetőség max. 3,6 kW.

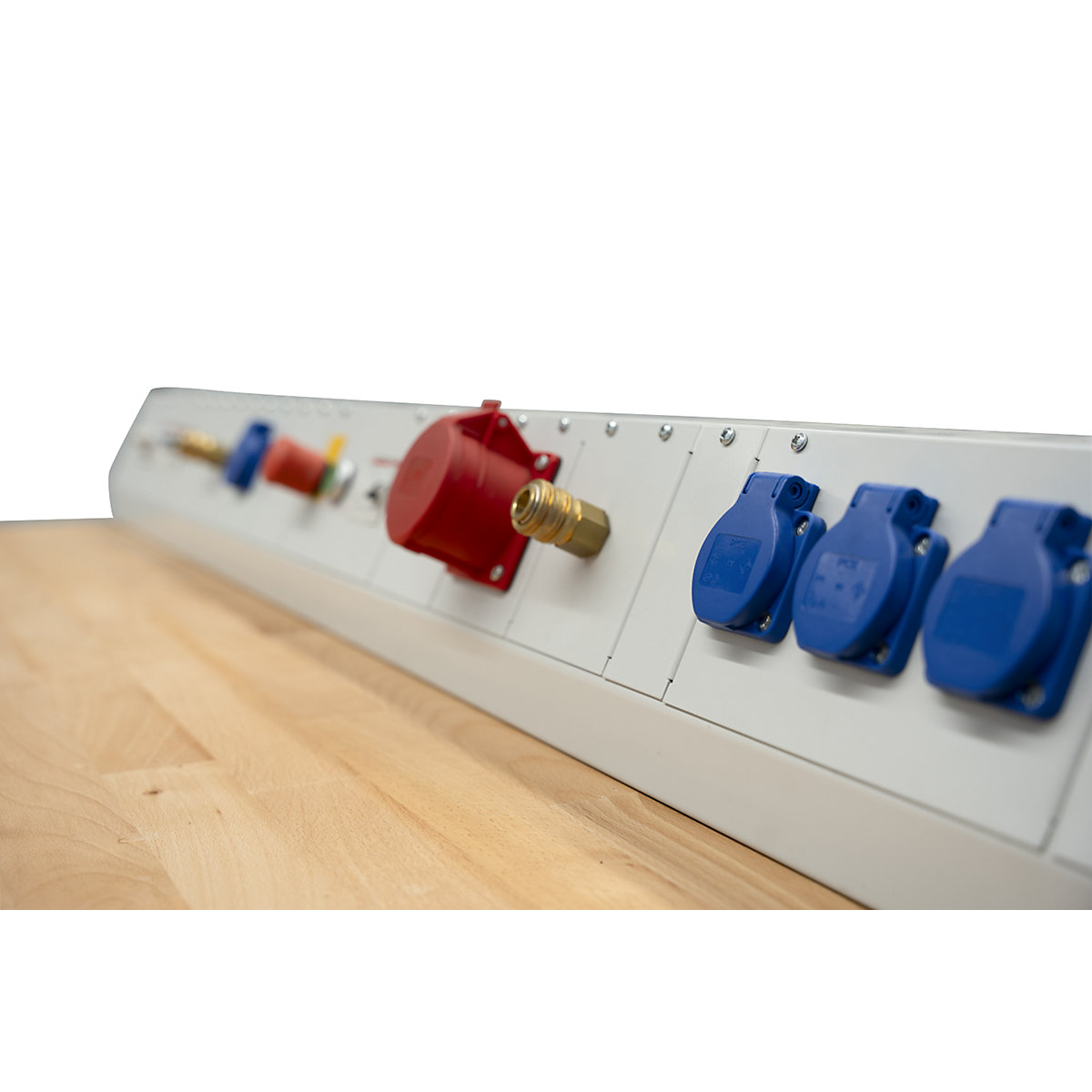

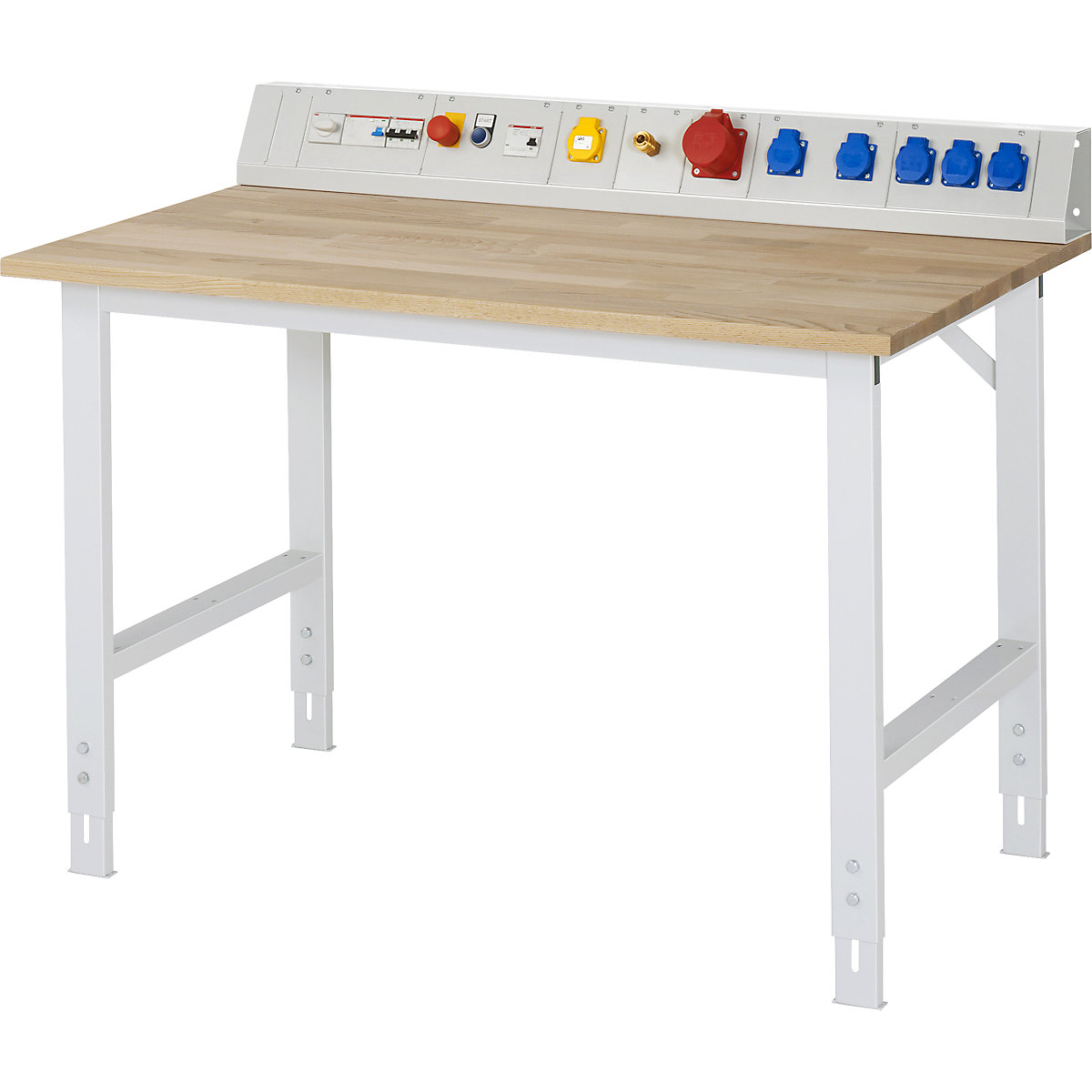

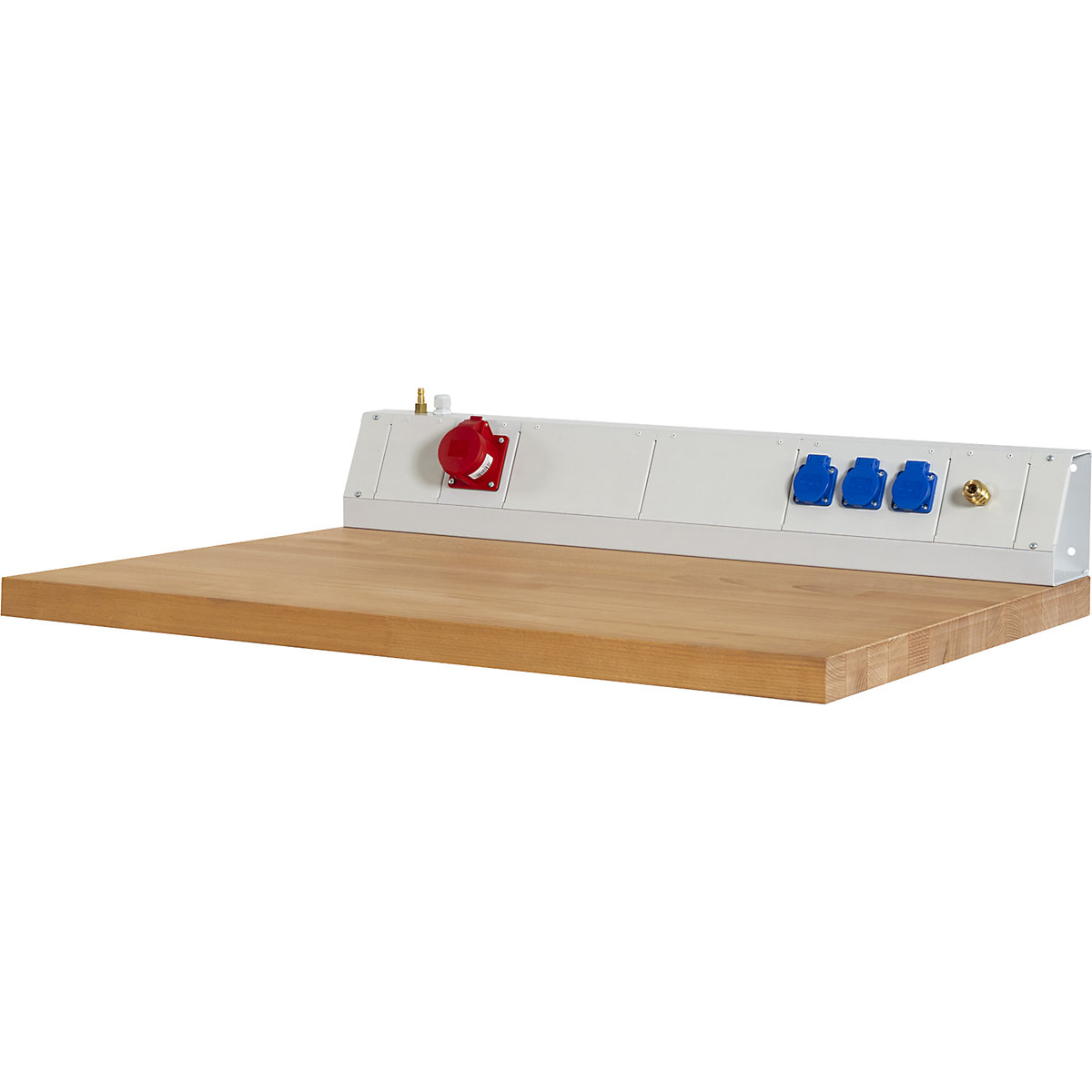

1. változat (3 x 230 V, 1 x 400V, 1 x sűrített levegő):
3 rekesz csatlakozóaljzat csapófedéllel 230V/16A, sűrített levegős gyorscsatlakozó G1/4 NW7.

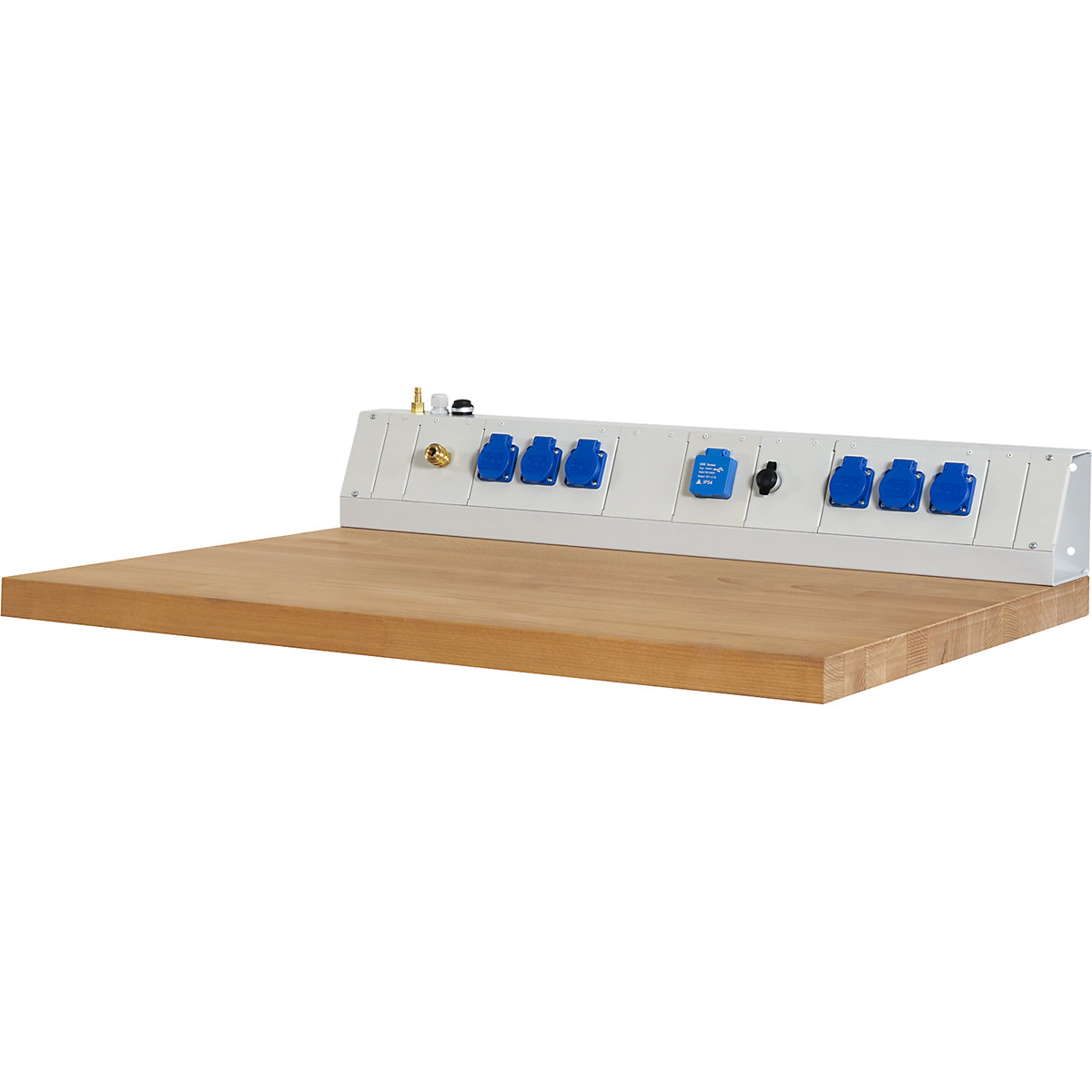

2. változat (6 x 230 V, 1 x sűrített levegő, 2 x USB, 1 x RJ45):
Sűrített levegős gyorscsatlakozó G1/4 NW7, 6 csatlakozóaljzat csapófedéllel 230V/16A, 2 rekesz USB 3.0 HighSpeed-aljzat 5V / 3,5A, 1 rekesz hálózati aljzat 1 x CAT-6
Tápvezeték balra fent 3000 mm csatlakozódugóval, valamint sűrített levegős csatlakozó és csatlakozó az adatvezetékhez.

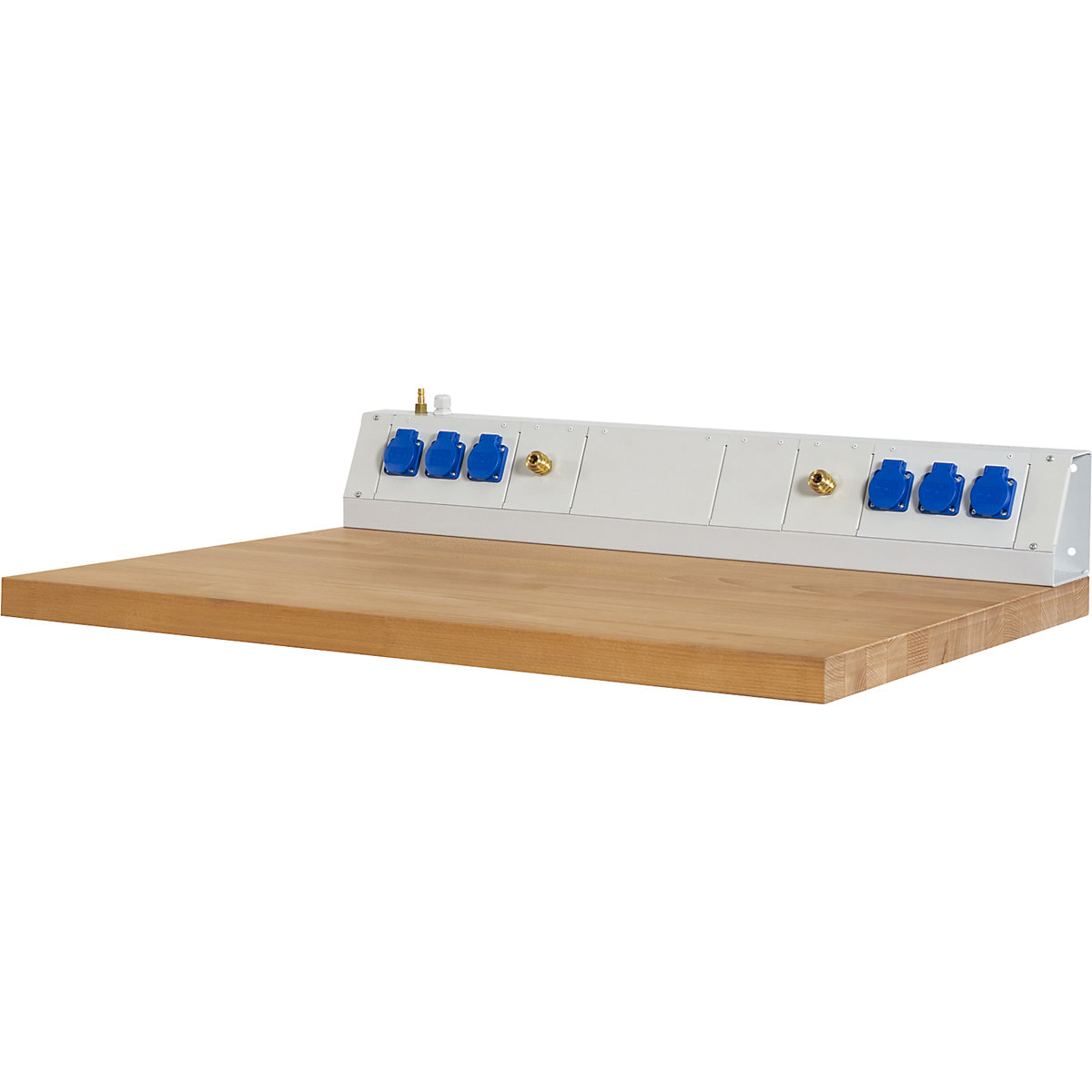

3. változat (6 x 230 V, 2 x sűrített levegő):
6 csatlakozóaljzat csapófedéllel 230V/16A, 2 x sűrített levegős gyorscsatlakozó G1/4 NW7.
MEGJEGYZÉS: A csatlakozók elrendezése balról jobbra szériaszerűen az ábrának megfelelően történik. Az ettől eltérő elrendezési igényeket írásban kell közölni a megrendeléssel együtt.
Igény esetén az Ön igényeihez egyedileg konfigurált közegcsatornát is kínálunk.
CE-jelölés az irányelveknek megfelelően:
2014/35/EU – meghatározott feszültséghatárokon belüli használatra tervezett elektromos berendezések.
2014/30/EU – berendezések elektromágneses összeférhetősége.
A szállítás teljesen vezetékelve és földelve történik, teljes konfiguráció esetén a következő szabványoknak megfelelően:
DIN VDE 0701-0702 (elektromos biztonságra vonatkozó általános követelmények),
DIN EN 60529 / VDE 0470-1 – porvédelem Gehäuse IP40.
DIN EN 61140 (VDE 0140-1) – I. védelmi osztály.
DIN EN 61000-6-1 (VDE 0839-6-1) – elektromágneses összeférhetőség.
Megjegyzés: Kérjük, vegye figyelembe, hogy a médiacsatornát nem szabad kinyitni.
